Графическая часть

Графическая часть технического плана включает:

• Данные из ЕГРН — сведения о земельном участке из выписки

• Поэтажные планы — чертежи из состава проектной документации

• Схему размещения — местоположение объекта в границах земельного участка

• Дополнительные материалы — картографические и иные документы для уточнения местоположения

Для помещений и машино-мест

Основой для графической части служат:

• Поэтажные планы из проектной документации

• Проекты перепланировки

• Технические паспорта зданий (сооружений)

Технология подготовки графических материалов

Базовые источники данных:

• Кадастровая карта — основной источник векторной информации

• Сканированные поэтажные планы — дополнительный материал при необходимости

Дополнение недостающих обозначений

При неполноте исходных поэтажных планов кадастровый инженер добавляет необходимые обозначения для корректного оформления:

• Плана этажа (этажей)

• Плана части этажа (этажей)

• Плана здания, сооружения

• Плана части здания, сооружения

Стандартизация условных обозначений

Для нанесения информации применяется библиотека условных знаков survey.v6.rsc, содержащая полный набор специальных обозначений согласно требованиям к техническому плану.

Экспорт графических материалов

После подготовки картографической основы выполняется сохранение изображений через специализированные режимы:

• Сохранить изображение для графической части межевого плана,

• Сохранить изображение выделенных фрагментов карты.

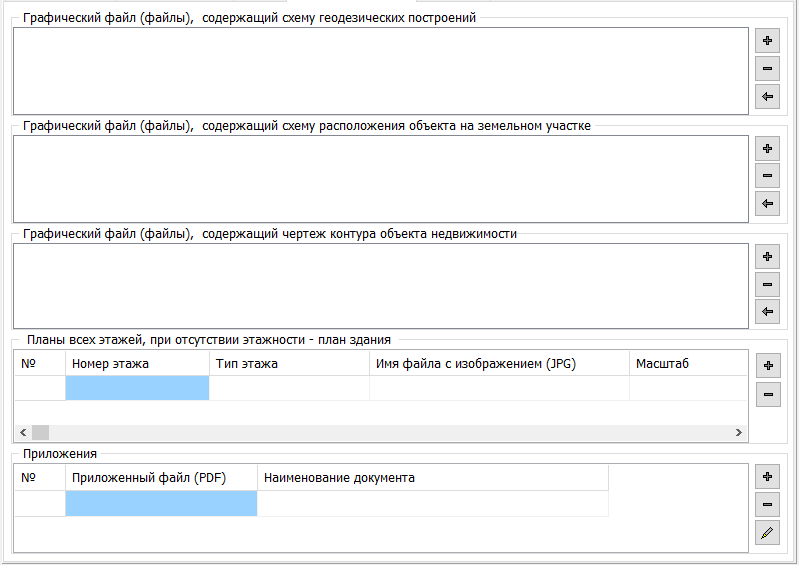

Ввод перечня графических файлов

Управление составом графических файлов

Инструменты редактирования перечня

• Добавить изображение — добавление файлов в конец списка

• Вставить изображение — вставка выше текущей позиции

• Удалить изображение — исключение файлов из состава

Операции множественного выбора

При работе с файлами доступен множественный выбор с использованием:

• Shift + клик мыши — выделение диапазона файлов

• Ctrl + клик мыши — выделение отдельных файлов

Формирование приложений

В блоке Приложения указывается состав сканированных документов:

• Наименование документа

• Перечень прикрепленных файлов

• Классификация каждого файла по справочнику видов документов
