Интерактивное редактирование схемы страниц

Под интерактивным редактированием схемы страниц понимается ручная доработка схемы атласа. Доработка схемы выполняется в задаче Редактор карты. В качестве основных операций редактирования схемы обычно используются:

Перемещение объекта;

Масштабирование, поворот объектов;

Копия объекта;

Удаление объекта.

Операции Перемещение объекта и Масштабирование, поворот объектов позволяют расположить страницу атласа наилучшим образом.При необходимости смещения и поворота страницы схемы выбор всей группы выполняется в режиме редактора карты Набор объектов – Выделение с подгруппами.

Операция Копия объекта позволяет скопировать страницу схемы (включая все подчиненные объекты группы) и разместить в требуемом месте схемы. Данная операция может быть использована для добавления недостающих страниц, либо для формирования более крупных планов, требуемых участков местности.

При копировании группы объектов связь объектов копии разрушается. Поэтому необходимо выделить все объекты, соответствующие одной странице, и объединить в группу в режиме редактора карты Набор объектов – Выделенные объекты в набор.

При создании копии страницы рекомендуется поместить ее в свободное место (рядом с исходной картой). Наиболее удобный способ выделения – выделение прямоугольной областью: Главное меню – Поиск – Выделение по рамке.

Удаление объекта используется для удаления лишних страниц схемы атласа.

Все перечисленные операции выполняются одновременно для всех объектов группы, которая соответствует каждой странице схемы (Поля страницы атласа, Внутренняя область страницы, Имя зоны страницы атласа, Зона страницы атласа).

При необходимости изменения положения или формы зон страницы атласа необходимо разбить группу объектов страницы на отдельные объекты в режиме редактора карты Набор объектов – Разбиение набора, выполнить перемещение зон, либо редактирование контура в режиме Редактирование точки. При необходимости изменения положения имени зоны – выполнить перемещение подписи, либо изменение текста подписи в режиме Редактирование текста. По окончании редактирования необходимо выбрать все объекты схемы страницы и объединить их в группу в режиме редактора карты Набор объектов – Выделенные объекты в набор.

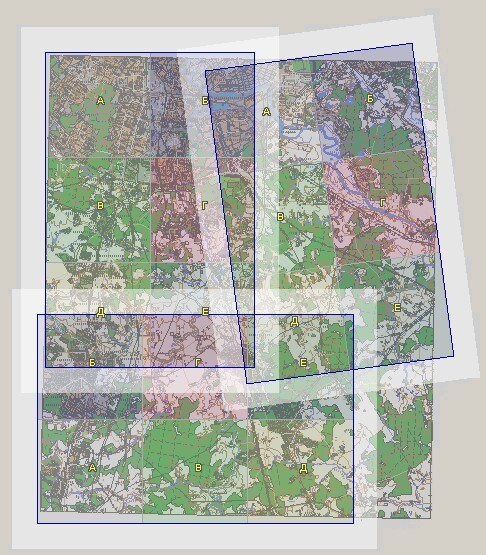

Примерный вид карты, который может быть получен в результате интерактивного редактирования схемы атласа:
