Построение схемы страниц атласа

Этап технологии формирования атласа

Построение схемы страниц атласа выполняется в автоматическом режиме. Перед выполнением устанавливаются следующие параметры построения:

- размер, поля и ориентация страницы;

- размеры перекрытий соседних страниц;

- расположение страниц;

- область вывода.

Размер страницы (в миллиметрах) выбирается из списка стандартных размеров бумаги или может быть установлен пользователем, если в списке выбран пункт "другой". Поля Ширина и Высота служат для задания размеров бумажной страницы в миллиметрах.

Поля страницы используются для установки размеров полей (отступов от края) в миллиметрах на бумаге.

Ориентация страницы:

Книжная – устанавливает вертикальную ориентацию страницы.

Альбомная – устанавливает горизонтальную ориентацию страницы.

Размеры перекрытия (в миллиметрах) устанавливают размеры перекрытия соседних страниц по левой (правой) и верхней (нижней) сторонам страницы.

Расположение страниц:

Одностороннее – каждая страница формируется отдельно.

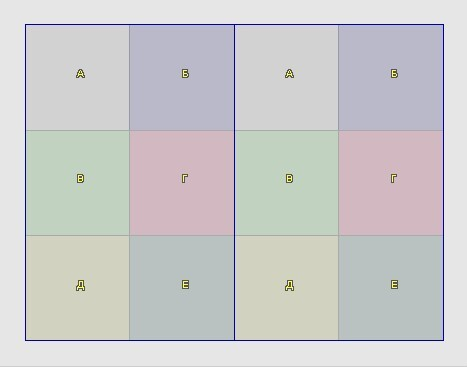

Двустороннее – страницы формируются парами (для разворота двух страниц). Каждая пара страниц имеет общее зарамочное оформление :

                  Одностороннее......................................................................Двустороннее

Область вывода – прямоугольный фрагмент карты, предназначенный для построения схемы страниц атласа. В качестве области вывода может быть выбран Весь район, фрагмент выбранный на карте, либо фрагмент, соответствующий габаритам выбранного объекта карты. Выбор фрагмента на карте выполняется при нажатии кнопок Выбор или По объекту. Изменение ранее выбранного фрагмента выполняется при нажатии кнопки Изменить.

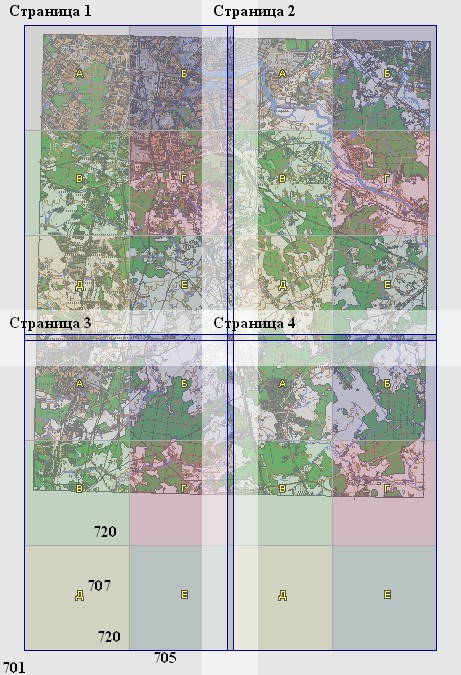

При нажатии кнопки Выполнить выполняется построение схемы страниц атласа. Результатом построения является карта схемы атласа, которая открывается поверх исходных данных:

Карта схемы атласа записывается во вложенный каталог основной карты Pages\Scheme. Объекты, нанесенные на карту схемы, объединены в группы (постранично).

Синей рамкой отмечена внутренняя область страницы, которая является главным объектом группы подчиненных:

- зоны страницы атласа (цветные полупрозрачные);

- имя зоны страницы атласа (подписи названия зон).

Белые (полупрозрачные) поля страницы являются главным объектом для подчиненных объектов типа Внутренняя область страницы. При двустороннем расположении страниц атласа объект типа Поля страницы атласа имеет два подчиненных объекта типа Внутренняя область страницы.

Использование групповых объектов позволяет упростить операции интерактивного редактирования схемы на следующем этапе технологии подготовки атласа. При необходимости смещения и поворота страницы схемы выбор всей группы выполняется в режиме редактора карты Набор объектов – Выделение с подгруппами.

Использование групповых объектов позволяет упростить операции интерактивного редактирования схемы на следующем этапе технологии подготовки атласа.

Номерами отмечены коды объектов схемы:

701 - Поля страницы атласа (20 мм)

705 - Внутренняя область страницы (синяя линия)

707 - Имя зоны страницы атласа (А, Б, В, Г, Д, Е)

720 - Зоны страницы атласа (цветные полупрозрачные)

При изменении параметров построения схемы (формата, полей или ориентации страниц) схема может быть перестроена. При повторном построении пользователю задается вопрос о дополнении существующей схемы. При положительном ответе в существующую схему добавляются новые страницы, при отрицательном – старая схема удаляется, и создается новая схема.
