Редактирование точки объекта

Редактирование отдельной точки объекта (изменение ее планового положения) выполняется путем перемещения указателя при нажатой левой кнопке мыши.

Направление и шаг изменения положения объекта соответствуют перемещению указателя, начиная с момента, когда была нажата левая кнопка мыши. Перемещение указателя при отпущенной кнопке не приводит к изменению положения точки.

Рекомендуется грубое позиционирование точки объекта выполнять с помощью мыши, а точное с помощью стрелок на клавиатуре при нажатой кнопке мыши.

Сохранение объекта производится в момент завершения выполняемой операции.

Рекомендуется в главном меню программы переключить вид кары в режим Нормальный с узлами.

В момент активизации режима появляется дополнительная панель (если включена опция Вспомогательные панели в свойствах редактора карты), на которой в виде пиктограмм продублированы вспомогательные режимы, которые можно активизировать в процессе редактирования объекта также и выбором соответствующего пункта меню, всплывающего по нажатию правой кнопки мыши или нажатием соответствующей «горячей» клавиши клавиатуры.

Все кнопки вспомогательной панели можно условно разделить на три группы:

Включение, выключение и индикация состояния:

Захват узла объекта («K»)

Захват точки контура («J»)

Захват узла сетки («N»)

Режим вставки точек («Insert»)

Создавать ответные точки («G»)

Режим сшивки с линейным объектом («U»)

Общие точки («A»)

Концевые точки в створе

Активизация процесса:

Замыкание контура объекта («L»)

Удалить («Delete»)

Горизонтальная линия («H»)

Изменение направления цифрования («D»)

Копия узла объекта («I»)

Копия точки контура («T»)

Привязать к центру линии («C»)

Шаг назад («Back»)

Изменение параметров:

Увеличить область захвата («+»)

Уменьшить область захвата («-»)

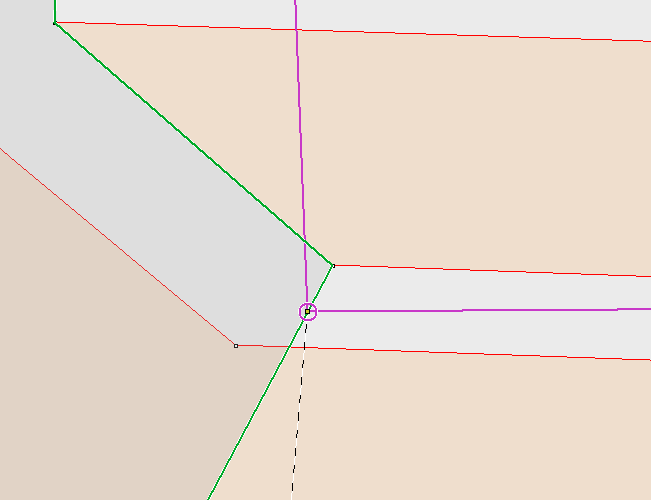

При перемещении точки объекта с включенным режимом Захват точки контура («J») захваченный объект подсвечивается зеленым цветом в соответствии с настройками в диалоге Параметры Редактора карты на вкладке Служебные, а захваченная виртуальная точка на контуре выделяется окружностью.

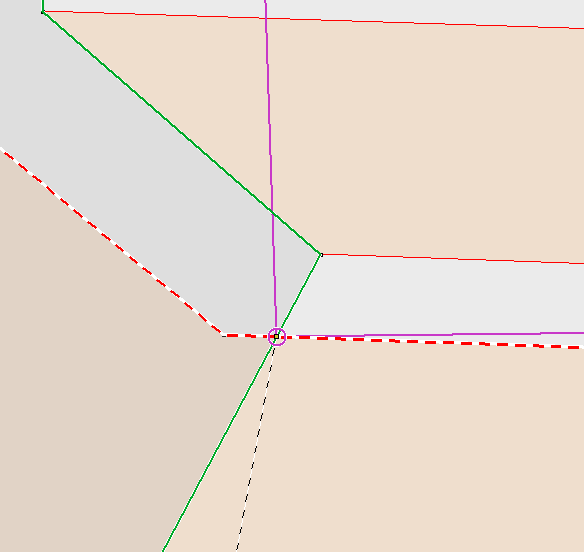

Если при перемещении точки объекта с включенным режимом Захват точки контура («J») захвачено два объекта, то второй объект подсвечивается красным пунктиром, а перемещаемая точка автоматически притягивается к пересечению захваченных объектов. Чтобы ответные точки на пересечениях с другими объектами не создавались, необходимо отключить режим Создавать ответные точки («G»).

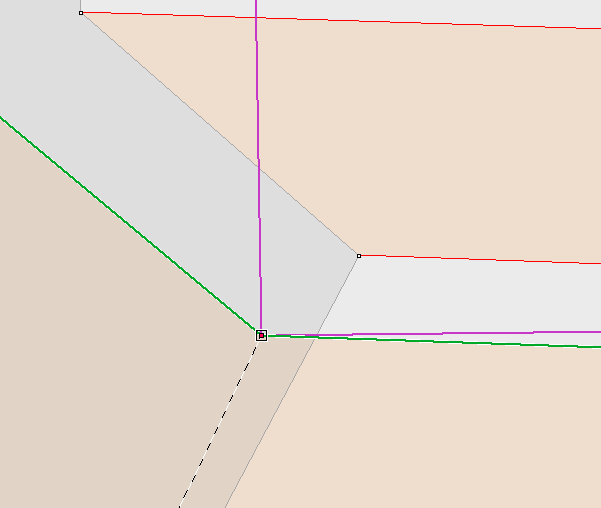

Если в зоне захвата, заданной в диалоге Параметры Редактора карты, оказывается узел одного из отображаемых объектов, то перемещаемая точка притягивается к нему с выделением точки квадратом.
