Настройка легенды матрицы слоёв

Легенда матрицы определяет порядок расположения слоёв относительно земной поверхности, при этом слои могут иметь повторы.

Запись легенды содержит:

• имя слоя;

• цвет отображения слоя;

• вид заполняющего объекта отображения слоя;

• номер повтора слоя.

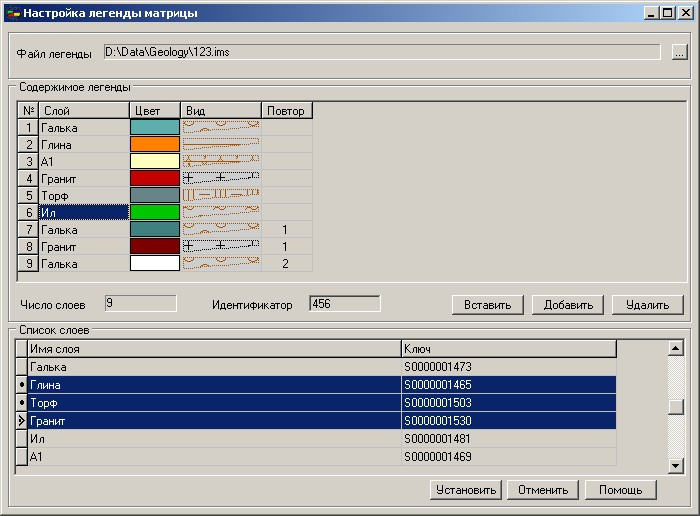

Для настройки легенды используется DBF-файл описания грунтов, заданный в диалоге Настройка параметров → Инженерно-геологическая колонка → Названия грунтов.

Содержимое DBF-файла описания грунтов выводится в группу Список слоев диалога настройки.

В процессе настройки пользователю необходимо занести выбранные записи списка слоёв в содержимое легенды с помощью кнопок Вставить и Добавить. Выбор записи списка слоёв выполняется нажатием левой клавиши мыши, при нажатой клавише Ctrl выполняется множественный выбор записей.

Задание цвета слоя выполняется после двойного нажатия левой клавиши мыши в колонке Цвет группы Содержимое легенды.

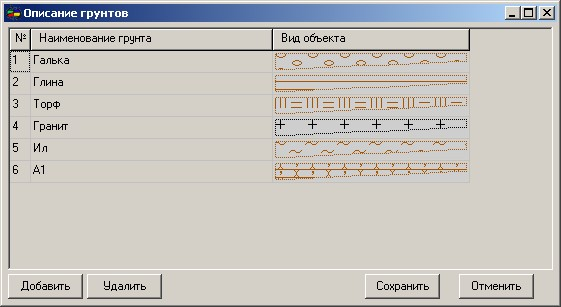

Задание вида заполняющего объекта отображения слоя необходимо выполнить заранее в диалоге Описание грунтов → Настройка параметров → Инженерно-геологическая колонка → «>>».

В окне Идентификатор диалога Настройка легенды матрицы пользователь может задать числовой  идентификатор настраиваемой легенды.
