Настройка параметров функционирования задачи

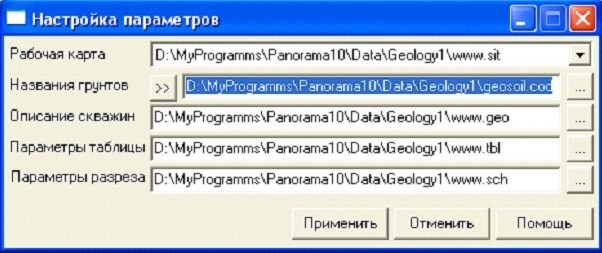

Диалог предназначен для выбора рабочей карты, настройки легенды геологических напластований и грунтов, файлов для хранения атрибутивной информации.

Рабочая карта – карта созданная на основании классификатора Geology.rsc. Если нет ни одной карты созданной на основе Geology.rsc, режимы задачи не будут активизированы.. Если в одном документе (одно окно) открыто несколько карт, выберите необходимую, используя возможности диалога. Если открыто несколько документов (несколько окон), при переключении между ними осуществляется контроль наличия рабочей карты. При отсутствии рабочей карты в списке карт активного документа, задача автоматически закрывается.

Названия грунтов - описание названий геологических напластований и условных обозначений для показа их на карте. Описания геологических напластований хранятся в специальном файле - geosoil.cod или в файле базы данных, указанном пользователем. При отсутствии файла он создается автоматически в папке карты. При желании можно использовать файлы созданные ранее. Для выбора имени существующего файла предназначена кнопка, расположенная справа от элемента, отображающего имя файла. Для ведения описания геологических напластований предназначен диалог «Описание грунтов». Вызов диалога осуществляется по нажатию на кнопку, расположенную слева от элемента, отображающего имя файла.

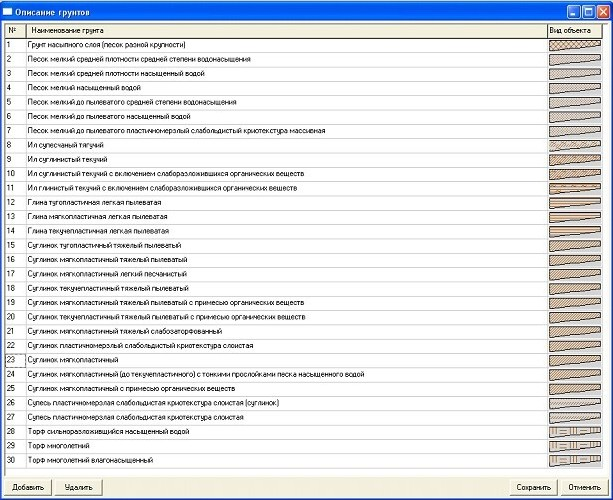

В диалоге «Описание грунтов» можно добавить новые записи или удалить существующие. Предусмотрен ввод названия грунта в ручном режиме и выбор вида объекта из библиотеки условных знаков (Geology.rsc). Можно добавлять, удалять и редактировать.

Описание скважин – специальный файл предназначенный для хранения информации в точках инженерно-геологических изысканий (скважинах). При отсутствии, файл создается программой автоматически: имени файла карты плюс расширение geo. При выборе расширения .dbf для файлов описаний скважин будет создано две таблицы базы данных.

В таблицу, имя которой указано в   поле «Описание скважин», записываются данные о точках инженерно-геологических изысканий. Вторая таблица формируется автоматически, путем добавления к имени файла строки _layers. В эту таблицу заносятся данные о грунтах для всех скважин.

Параметры таблицы. Файл ИмяКарты.tbl создается программой автоматически для каждой новой карты. В нем хранится информация о параметрах (размеры, подписи и пр.) для построения инженерно-геологических колонок.

Параметры схемы. Файл ИмяКарты.sch создается программой автоматически для каждой новой карты. В нем хранится информация о параметрах (размеры, подписи и пр.) для построения инженерно-геологических разрезов.
