Создание матрицы слоёв

Печать Предыдущая страница Стартовая страница Следующая страница

ic_203 Матрица слоёв (3D-модель пластов земной коры) представляет собой регулярный массив значений абсолютных высот и мощностей слоёв. Мощность (толщина) слоя это расстояние от верхнего до нижнего уровня пласта в метрах. В отличие от матрицы высот, в элементе которой представлено только одно значение (абсолютная высота), в матрице слоёв элемент содержит набор значений (абсолютная высота, мощность 1-го слоя, мощность 2-го слоя, …, мощность N-го слоя). Порядок расположения слоёв относительно земной поверхности задаётся легендой и хранится в паспорте матрицы. Слои могут вырождаться, то есть принимать нулевое значение мощности. Отрицательные значения мощности недопустимы.

Исходными данными для создания матрицы слоёв являются легенда матрицы и база данных геологических измерений, формируемая режимами «Описание грунтов» и «Нанесение скважин» задачи «Инженерно-геологическая колонка». База данных геологических измерений включает в себя DBF-таблицы описания скважин и описания  грунтов скважин.



_bm3538

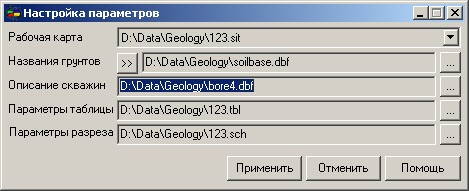

Имя исходного DBF-файла описания скважин задаётся при настройке параметров задачи «Инженерно-геологическая колонка» в окне Описание скважин.



_bm3539



Имя исходного DBF-файла описания скважин отображается в группе Исходные данные диалога создания матрицы. При создании матрицы используется также DBF-файл описания грунтов скважин, имя которого формируется из имени файла описания скважин с добавлением «_layers», например: bore4.dbf - файл описания скважин, bore4_layers.dbf - файл описания грунтов скважин.

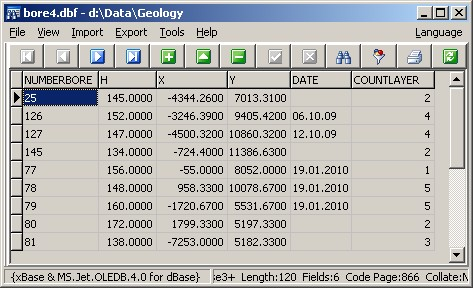

Пример содержимого DBF-файла описания скважин bore4.dbf:



_bm3540



При создании матрицы слоёв используются поля:

- NUMBERBORE (№ скважины);

- X,Y,H (координаты скважины);

- COUNTLAYER (количество слоёв скважины).

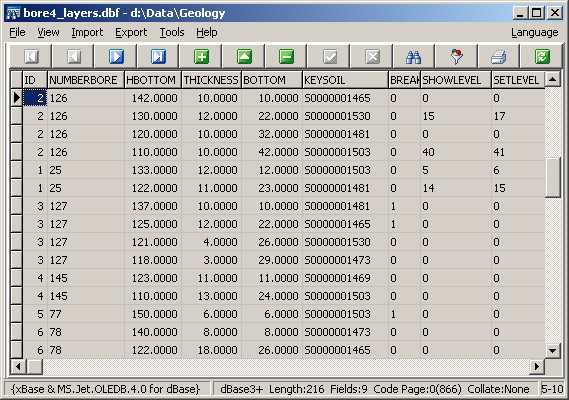

Пример содержимого DBF-файла описания грунтов скважин bore4_layers.dbf:



_bm3541



При создании матрицы слоёв используются поля :

- NUMBERBORE (№ скважины);

- THICKNESS (толщина слоя грунта);

- KEYSOIL (ключ грунта).

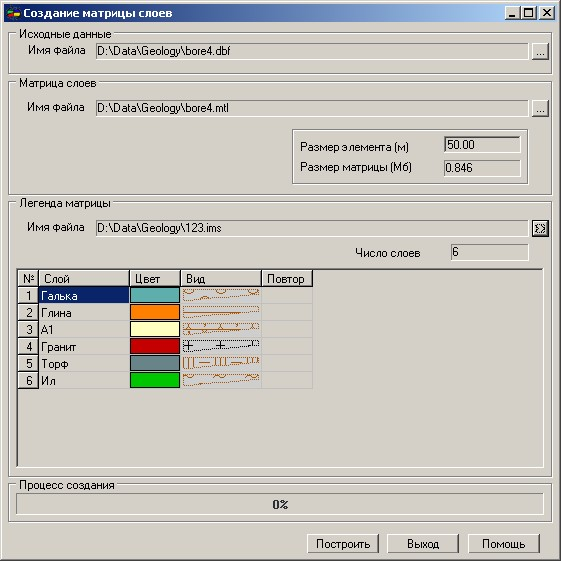

Имя MTL-файла создаваемой матрицы и размер элемента задаются в группе Матрица слоев.

Настройка легенды создаваемой матрицы вызывается при нажатии кнопки «>>» в группе Легенда матрицы.

Файл легенды имеет расширение IMS. После настройки легенды имя IMS-файла записывается в секцию [GEOLOGY] INI-файла документа по ключу LegendFile. Если файл легенды, указанный в INI-файле документа, существует, то его содержимое отображается в группе Легенда матрицы диалога Создание матрицы слоёв.
