H3_dxftomap

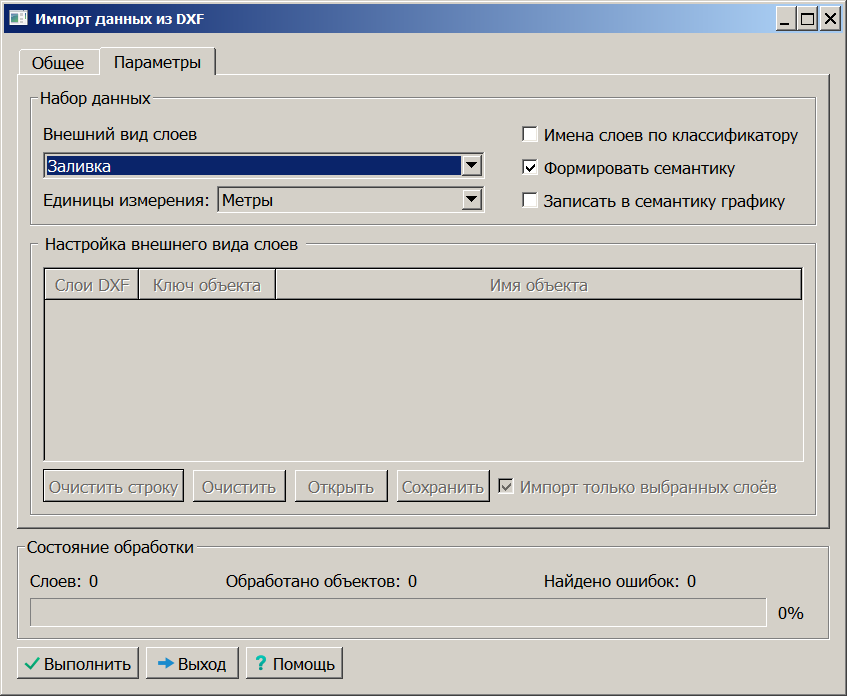

Диалоговое окно процедуры. Вкладка Параметры



Конвертор может выполнять следующие типы загрузки данных:

- загрузка с сохранением графического вида объектов;

- загрузка по классификатору объектов карты.



Загрузка с сохранением графического вида объектов выполняется, если включена опция Заливка или Контур в списке Внешний вид слоев. Объекты карты имеют нулевой классификационный код и графическое описание по примитивам ACAD: цвет и, по возможности, тип линии. Приняты следующие ограничения  типов линий:

- сохраняют вид сплошная, простая штриховая и простая пунктирная линии;

- штрих-пунктирные, сложные штриховые, сложные пунктирные линии заменяются пунктиром по линии;

- сложные линии, содержащие в описании символы, знаки и тому подобное, заменяются смещенным пунктиром по линии.

Выполняются штриховки: сетка 90 градусов, вертикальные линии и горизонтальные линии. Штриховки других видов не выполняются.

При контурной загрузке заливка и штриховка на карте отсутствуют.

Если данная загрузка выполняется с добавлением семантики, все объекты карты содержат характеристику Собственное название (текст подписи). В качестве ее значения устанавливается имя слоя ACAD или соответствующее ему имя слоя карты, что определяется состоянием (включено /выключено) переключателя Имена слоев по классификатору карты. Для соотнесения слоев ACAD и карты предварительно необходимо отредактировать классификатор карты, используя имена слоев ACAD в качестве идентификаторов слоев карты.

Объекты карты, созданные из описаний блоков, содержат семантику Собственное название (текст подписи). В качестве ее значения используется имя блока ACAD. Если семантика Собственное название повторяемая (в классификаторе установлен признак Разрешается повторение), в семантику объекта сохраняются не только имя блока, но и имя слоя, и тип линии, и другие параметры из файла dxf.

Для перекодировки полученных объектов карты в соответствии с единой системой классификации объектов, необходимо отредактировать объекты, используя установленные значения семантики.

Загрузка по классификатору карты с перекодированием объектов. Данный режим загрузки выполняется, если включена кнопка Имя объекта или Ключ объекта. При этом входной файл DXF формируется таким образом, что имена слоев DXF являются соответственно названиями или ключами объектов карты (либо классификатор карты редактируется так, что  названия объектов карты соответствуют именам слоев ACAD). При загрузке в карту объектам присваиваются классификационные коды из классификатора карты по имени слоя DXF. Вид объектов зависит от  установленного кода объекта, графический вид объектов ACAD не сохраняется.

Настройка соответствия ключей объектов и слоев ACAD может выполняться непосредственно в окне диалога, для чего необходимо активизировать опцию Таблица настроек списка Внешний вид слоев. Результат настройки сохраняется в таблице <имя классификатора>.cus, а данные таблицы используются для перекодирования объектов.

В поле Единицы измерения отображён тип единиц измерения координат (из dxf-файла или метры). При необходимости игнорировать единицу измерения, установленную в исходном файле, необходимо выбрать опцию Метры в списке Единицы измерения.
