Настройка соответствия ключей объектов и слоев ACAD

Печать Предыдущая страница Стартовая страница

Панель Настройка внешнего вида слоев отображает таблицу соответствий данных.

Для настройки соответствия слоев файла DXF и ключей объектов из классификатора нужно сделать двойной клик левой кнопкой мыши по строке с нужным слоем, в появившемся диалоге выбрать вид объекта из классификатора. После завершения выбора вида объекта в текущую строку таблицы будут записаны ключ и имя выбранного объекта.



H4_dxftomap

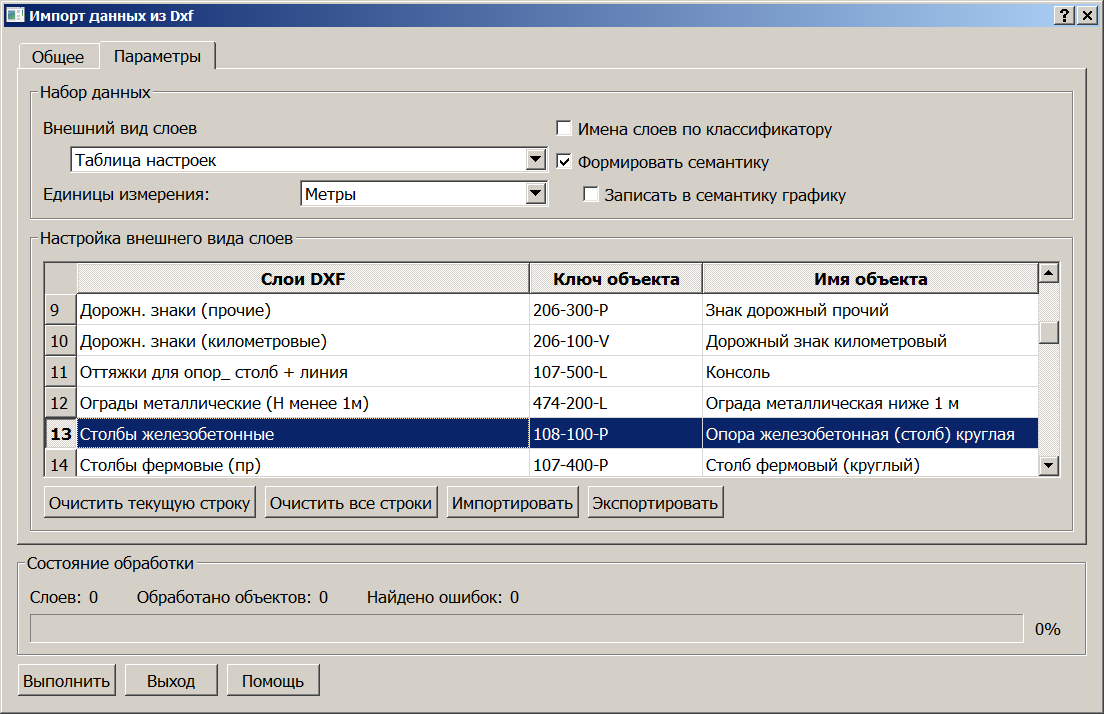

Общий вид поля Настройка внешнего вида слоев



Сохранение таблицы выполняется при нажатии кнопки Экспортировать. В диалоге выбора файла необходимо указать имя сохраняемого файла .cus.

Для открытия существующей таблицы настроек нужно нажать на кнопку Импортировать. В диалоге выбора файла указать имя загружаемого файла .cus.
