Настройка общих параметров

Печать Предыдущая страница Стартовая страница Следующая страница

H1_dxftomap

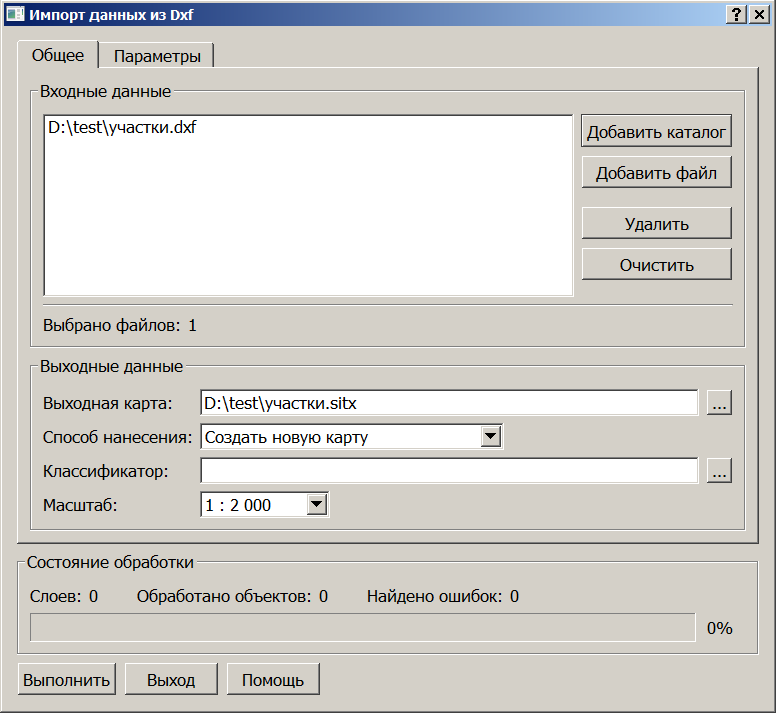

Диалоговое окно процедуры. Вкладка Общее



Для выполнения импорта необходимо указать имя (путь) DXF-файлов выбором каталога, содержащего DXF-файлы, или отдельного DXF-файла.

Имя формируемой карты автоматически устанавливается по имени входного файла и может быть изменено.

Данные могут быть загружены как в новую карту, так и добавлены в существующую. Для добавления  объектов в существующую карту в выпадающем списке «Способ нанесения» нужно выбрать «Добавить на существующую карту».

В противном случае создается новая карта. Тип новой карты зависит от установленных единиц измерения загружаемых данных ACAD. При загрузке данных в метрах создается пользовательская карта, метрика объектов формируется в метрах на местности в условной системе координат.

При выборе в выпадающем списке опции «Создать с выбором» для создания карты вызывается диалог создания паспорта карты, который позволяет установить необходимые параметры карты.

Групповая загрузка DXF файлов выполняется, если список входных данных содержит несколько DXF файлов. Файлы располагают в одной папке. Данные импортируются либо в одну карту, либо для каждого файла создаётся отдельная пользовательская карта. Для загрузки каждого исходного файла в автономную карту надо в выпадающем списке Способ нанесения выбрать опцию Создать набор карт. В этом случае результат групповой загрузки сохраняется в проект MPT.

Выбор классификатора зависит от статуса выходной карты:

•        для существующей карты автоматически определяется, по какому классификатору карта создана;

•        для новой карты необходимо выбрать  имя классификатора.

Масштаб карты устанавливается согласно стандартному масштабному ряду.
