Ведение базы светотехники РД

Информация, которая вносится в базу данных, должна соответствовать требованиям документа Doc 9157 Руководство по проектированию аэродромов. Часть 4. «Визуальные средства» и Часть 5. «Электрические системы».

Вкладка «РД»

Служит для ведения базы светотехнического оборудования рулёжных дорожек. Система огней наполняется в соответствии со схемами развёртывания светотехнических систем, указанными в документе ГОСТ 26121—84 — «Системы инструментального захода самолетов на посадку радиомаячные».

Ввод светотехнического оборудования рулёжных дорожек

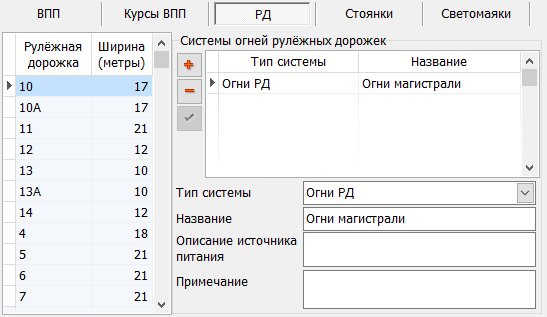

Верхняя часть содержит перечень рулёжных дорожек с левой стороны и окно ведения базы системы огней рулёжной дорожки. Система огней вводится в таблицу с использованием элементов управления.

«Тип системы» — тип системы огней рулёжной дорожки.

«Название» — условное текстовое наименование.

«Описание источника питания» — краткое описание точки подключения и источников аварийного питания.

«Примечание» — текстовые примечания для конкретной системы.

Ввод групп огней светотехнической системы

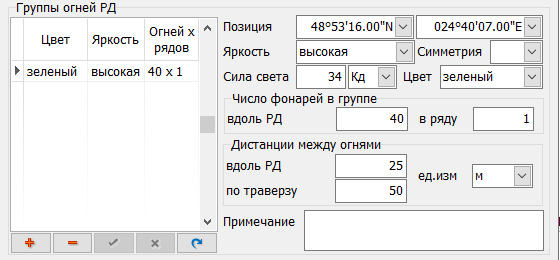

Нижняя часть формы позволяет создавать группы огней для текущей выбранной системы огней рулёжной дорожки. Поле ввода разделено на две части.

С левой стороны размещена таблица с элементами управления для создания перечня групп, с правой стороны — параметры группы.

«Позиция» — начальная ближайшая позиция группы.

«Яркость фонарей» — код интенсивности свечения группы огней.

«Симметрия» — флаг симметричности огней вдоль оси РД.

«Цвет фонаря» — цвет свечения фонаря.

«Сила света» — сила света огней.

Вкладка «Число фонарей в группе» содержит следующие поля:

­—  «вдоль осевой РД» — число фонарей в группе вдоль оси рулёжной дорожки;

­­—  «по ширине РД» — число фонарей в пределах одного ряда.

Вкладка «Дистанции между огнями» содержит следующие поля:

­­—  «между рядами» — расстояние между огнями вдоль оси рулёжной дорожки;

­­—  «в вдоль оси РД» — расстояние между двумя соседними фонарями в ряду.

Порядок нанесения огней вдоль РД

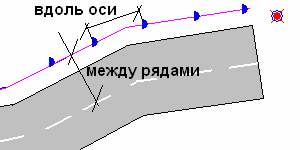

В отличие от групп огней ВПП и курсов, огни РД размещаются вдоль рулёжной дорожки параллельно её оси на расстоянии, указанном в поле «между рядами». Алгоритм вывода устанавливает точку «Позиция» (красная точка) в качестве положения первого фонаря. Следующая точка будет находиться в точке с кратчайшим расстоянием на линии, параллельной оси РД. Расстояние параллельной линии указывается в поле «между рядами».
