Ведение базы светотехники перронов

Информация, которая вносится в базу данных, должна соответствовать требованиям документа Doc 9157 Руководство по проектированию аэродромов. Часть 4. «Визуальные средства» и Часть 5. «Электрические системы».

Вкладка «Стоянки»

Служит для ведения базы светотехнического оборудования мест стоянок аэродрома и перронов. Места стоянок и перронов, как правило, не оборудуются светотехническими средствами, но могут содержать отдельные группы огней для указания мест руления в ночное время.

Ввод светотехнического оборудования перронов и стоянок

Верхняя часть формы содержит перечень перронов и мест стоянок с левой стороны и окно ведения базы системы огней рулёжной дорожки. Система огней вводится в таблицу с использованием элементов управления.

«Тип системы» — тип системы огней перрона. Перроны и места стоянок не имеют собственных систем светотехнического оборудования, поэтому оборудуются типами огней ВПП.

«Название» — условное текстовое наименования.

«Описание источника питания» — краткое описания точки подключения и источников аварийного питания.

«Примечание» — текстовые примечания для конкретной системы.

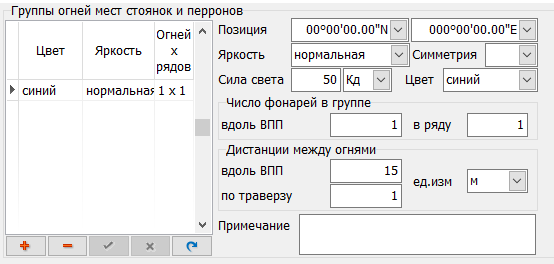

Ввод групп огней перрона

Нижняя часть формы позволяет создавать группы огней.

«Позиция» — начальная позиция группы огней.

«Яркость фонарей» — код интенсивности свечения группы огней.

«Симметрия» — флаг симметричности огней вдоль оси, направленной от позиции до центра перрона.

«Цвет фонаря» — цвет свечения фонаря.

«Сила света» — сила света огней.

Вкладка «Число фонарей в группе» содержит следующие поля:

­­—  «вдоль оси» — число фонарей в группе;

­­—  «в одном ряду» — число фонарей в пределах одного ряда.

Вкладка «Дистанции между огнями» содержит следующие поля:

­—  «вдоль оси» — расстояние между огнями. Если группа содержит один ряд, заполняемое значение «0»;

­­—  «между рядами» — расстояние между двумя соседними фонарями в пределах одного ряда. Если в группе одна колона фонарей, заполняемое значение «0».
