Ведение базы маршрутов ожидания на маршруте

Закладка «маршруты ожидания на трассах» разделена на три части.

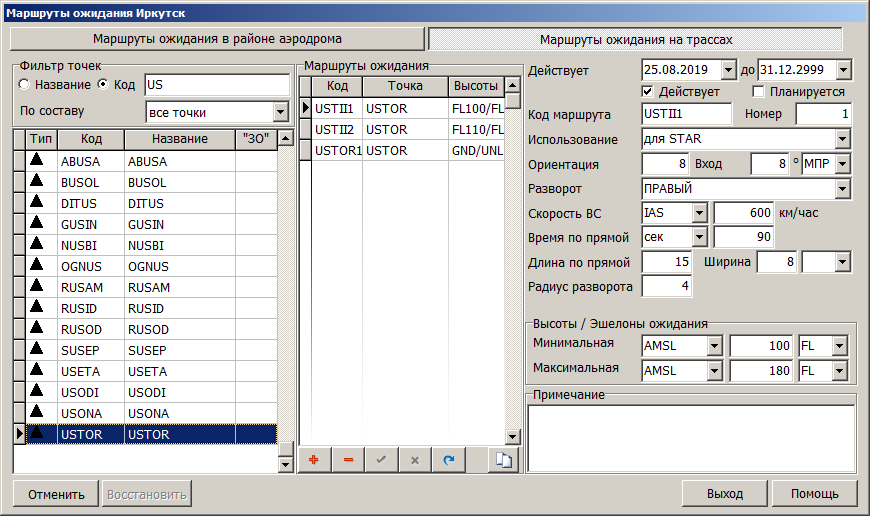

Форма ввода маршрутов ожидания на маршруте:

В левой части отображается перечень всех основных точек выбранного региона ИКАО. В колонке «ЗО» (зона ожидания) отображается наличие маршрута ожидания в точке.

В центральной части формы, перечень всех маршрутов ожидания в основной точке. Многоуровневые маршруты ожидания со ступенчатым или спиральным снижением вводятся отдельно на каждом эшелоне. Разграничение уровней выполняется с целью согласования с обменным форматом ARINC. В нижней части располагается навигатор предназначенный для добавления удаления и редактирования записей. Кнопка служит для копирования маршрутов и может использоваться при вводе многоуровневых зон ожидания. В правой части формы – панель модификации параметров маршрута ожидания.

Поле «Действует с» и «по» служит для ввода периода действия зоны ожидания. Ниже, флаги «Публикуется» и «Планируется,» которые служат установки статуса зоны ожидания в алгоритмах вывода на карту и экспорта.

Поле «Код маршрута» – текстовый код по которому идентифицируется маршрут в пределах точки, «Номер» – порядковый номер эшелона в многоуровневом маршруте. Если на базе точки два или более многоуровневых маршрутов каждому эшелону присваивается уникальная пара «Код маршрута» и «Номер».

Поле «Использование» служит для ввода информации о характере использования маршрута ожидания в схеме. Ниже, метрические и функциональные характеристики маршрута.

Поле «Разворот» – служит для установки стороны разворота на маршруте ожидания в базовой точке. В совокупности с параметрами «Скорость ВС» и «Время по прямой» рассчитывается длина прямого участка маршрута ожидания, если он не указан явно в поле «Длина по прямой».

Поле «Ширина» служит для указания ширины маршрута ожидания в случае, если не указана скорость или маршрут ожидания  не привязан к определённому типу или классу воздушных судов и позволяет выполнять ожидания для воздушных судов с различными скоростями.

Поле «Радиус разворота» служит для ввода радиуса разворота воздушного судна на маршруте ожидания. Радиус разворота должен быть меньше или равно половины ширины маршрута. Допускается большие значения в случае, если в многоуровневом маршруте наивысший эшелон находится в верхнем воздушном пространстве.

Поле «Высота/Эшелоны ожидания» служит для ввода нижней и верхней границы маршрута ожидания.

Поле «Примечание» служит для ввода текстовой ремарки к маршруту.
