Ведение базы специальных навигационных систем

База специальных навигационных систем предназначена для хранения информации о станциях дальней и спутниковой навигации, которая обрабатывается специальными бортовыми радиотехническими средствами навигации. К специальным радиотехническим системам относятся радионавигационные системы дальней авиации сверхдальнего действия - «Альфа» и дальнего действия - «Чайка», «Тропик», станции спутниковых систем «ГЛОНАСС», локационно-навигационные системы «КРАБИК-З», системы точного времени «Бета». Иностранные аналоги -  системы «Omega», «Loran».

База специальных радионавигационных систем может наполняться данными о спутниковых навигационных системах, новых навигационных системах, у которых нет аналогов на момент ввода, а также проходящих испытания или поступивших в промышленное использование.

Ввод специальных радионавигационных систем

Информация о технических характеристиках специальных радионавигационных системах заполняется в соответствии с ГОСТ Р 54025-2010 и иностранным нормативным документам по радионавигационным системам - аналогам.

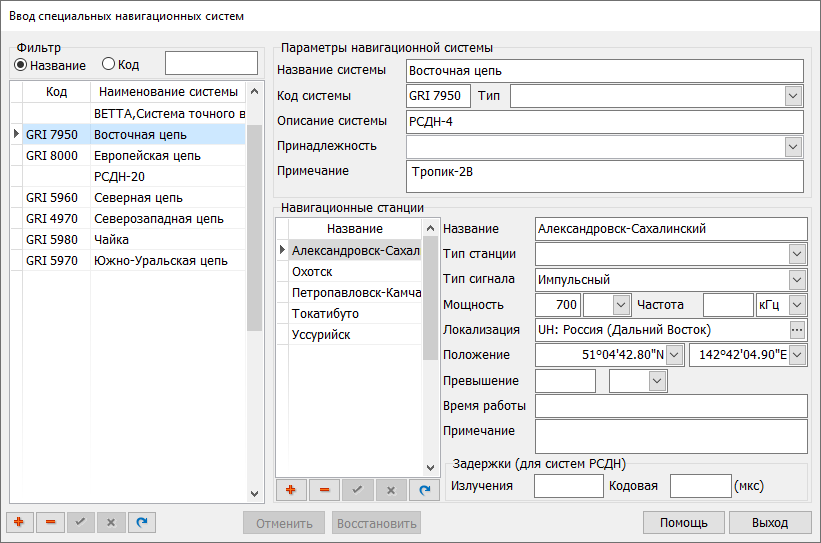

Интерфейс ввода разделён на три части.

Левая часть содержит перечень радионавигационных систем с фильтром и навигатором. Фильтр в верхней части позволяет отбирать системы по специальному кодовому названию или по полному текстовому наименованию. Навигатор в нижней части позволяет добавлять, удалять и редактировать радионавигационные системы.

Правая часть окна предназначена для ввода данных системы и делится на две части.

Вверху редактируются параметры текущей системы, выбранной в левой части формы:

«Наименование системы» - поле для полного текстового наименования системы;

«Код системы» и «Тип» - текстовый код и условное (заводское) название системы.

«Принадлежность» - организация, отвечающая за эксплуатацию системы.

Нижняя часть служит для ввода информации о навигационных станциях системы.

Левая часть содержит список навигационных станций, входящих в состав текущей системы. Редактирование списка осуществляется навигатором в нижней части.

Правая часть служит для ввода информации про текущую станцию.

Навигационные системы разделяются на фазовые и импульсные.

Фазовые специальные навигационные системы работают в определенном диапазоне частот. Для таких систем в форме предусматривается поле ввода частоты передатчика.

Импульсные специальные навигационные системы работают на одной частоте и отличаются типом импульсного сигнала. Для такого типа систем предусматриваются поля задержек. При необходимости можно заполнять оба поля.

«Название станции» - предназначено для ввода текстового названия станции системы. Как правило, в это поле записывается ближайший населённый пункт, остров, мыc или другой географический объект, на котором располагается станция.

«Тип станции» - принимает два значения: ведущая или ведомая. Для систем, у которых нет приоритетов, все значения устанавливаются в «ведомую».

«Частота» с единицей частоты – для фазовых навигационных систем заполняется частотой передатчика.

«Мощность» - мощность передающего устройства.

«Локализация» - принадлежность к региону ИКАО.

«Положение» - позиция передающей антенны станции. Станции дальней навигации вместе с антенными полями занимают огромные территории. Положением станций принято считать геометрический центр антенного поля, которое имеет форму квадрата.

«Превышение» - превышение антенного поля над уровнем моря. Антенные поля станций специальной навигации всегда располагаются на ровной поверхности.

«Время работы» - график работы станций.

Поле «Задержки», используется в импульсных системах:

«Излучения (мкс)» - время начала трансляции определённой кодовой последовательности по отношению к ведущей станции. У ведущей станции не может быть установлен этот параметр ни в какое значение, кроме нуля или пустого значения.

«Кодовая» - постоянная (кодовая) временная задержка ведомой станции. Кодовая задержка исключает неоднозначность определения линии положения, возникающую при одновременном излучении сигналов ведущей и ведомой станциями, когда одной и той же временной разности соответствуют две линии положения.

«Примечание» - текстовое поле, содержащее текстовые примечания.
