Формирование лесной декларации |
![]() ![]() ![]() ![]() |
Для формирования лесной декларации: 1. Создайте карту на основе цифрового классификатора forestry.v2.rsc. 2. Нанести на карту объекты — лесные участки (код 7150050, ключ S0007150050). 3. Заполните обязательные семантики у всех лесных участков: Признак декларирования (код 969, ключ DECLARATION), одним из значений: — Заготовка древесины и (или) живицы; — Создание (снос) объектов лесной инфраструктуры; — Создание (снос) объектов, не связанных с созданием лесной инфраструктуры; — Не связанное с заготовкой древесины и (или) живицы; — Номер объекта (код 101, ключ Number) или Номер лесосеки (код 773, ключ FACTORY_NUM), в зависимости от значения Признака декларирования; 4. Нанесите на карту линейные объекты — Привязка лесного участка (код 7150051, ключ L0007150051), описывающие линию визирования на ориентир, для описания привязки лесосеки к квартальным столбам, просекам или другим постоянным ориентирам. 5. Выделите на карте объекты, подлежащие включению в лесную декларацию. 6. Вызовите режим Лесная декларация.
Далее, в диалоговом окне Лесная декларация заполнить все позиции в титульной части и на вкладках. Количество вкладок и состав информации в таблицах на вкладках зависит от значения семантики «Признак декларирования» выделенных объектов, описывающие границы объектов лесной инфраструктуры, в том числе лесосек, объектов лесоперерабатывающей инфраструктуры и объектов, не связанных с созданием лесной инфраструктуры.
Диалоговое окно Лесная декларация обеспечивает ввод информации для титульного листа и всех приложений лесной декларации. Введенные сведения используются для заполнения текстового отчета и электронного XML документа. Для формирования текстового отчета используются шаблоны, размещенные в папке Geodesy.dot. Формирование электронного XML–документа выполняется по схеме, расположенной в папке Geodesy.xsd/forestDeclaration.
В титульной части диалога и на вкладке Описание декларации вводятся данные для заполнения формы лесной декларации. Значения большинства элементов титульной части выбираются из справочника. Справочники хранятся в таблицах базы кадастровых работ формата SQLite. Введенные значения сохраняются для повторного использования в специальной таблице базы кадастровых работ (см. таблица declaration). Путь к файлу базы кадастровых работ указывается в диалоговом окне Параметры формирования кадастровых документов.

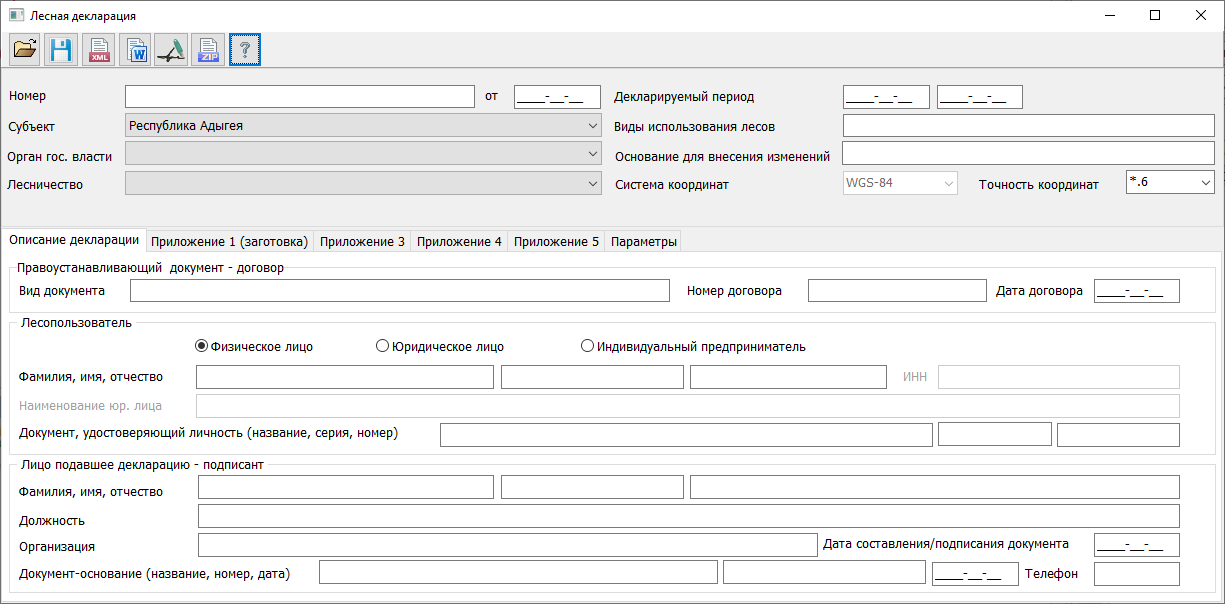

Описание лесной декларации
Рекомендуемый порядок ввода данных в титульной части диалога: 1. Номер и дата подготовки декларации. 2. Декларируемый период. 3. Субъект — субъект РФ, для территории которого готовится декларация. 4. Орган гос. власти – орган государственной власти в субъекте РФ, уполномоченный для рассмотрения лесной декларации. 5. Лесничество — лесничество, для территории которого готовится декларация. 6. Остальные позиции.
Поля Субъект, Орган гос. власти и Лесничество выбираются из справочника с учетом иерархии данных. Список органов власти лесничеств фильтруется с учетом выбранного субъекта РФ. Выбор лесничества должен быть произведен до заполнения приложений. Для заполнения видов использования лесов используется выпадающий список из справочника. В списке требуется отметить «галкой» необходимые строки. Закрывается список видов использования по двойному клику мыши либо кнопкой ESC.
На вкладке Описание декларации вводится информация о лице, подавшем лесную декларацию; о договоре аренды лесного участка или ином документе, в соответствии с которым осуществляется использование лесов.
На вкладке Приложение 1 (заготовка) отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики Признак декларирования равно Заготовка древесины и (или) живицы.
Приложение 1 (заготовка)
При заполнении ячеек таблицы используется текстовый ввод и выбор из справочников, хранимых в базе кадастровых работ. Каждый элемент справочника содержит наименование и идентификатор. Сведения, указанные в каждой графе таблицы, сохраняются в семантику объектов карты. Для хранения значений, выбранных из справочника, используется две семантики. Для выбора значений формируется список наименований из справочника.
Список лесничеств формируется с учетом выбранного субъекта РФ. Список участковых лесничеств формируется с учетом выбранного лесничества. Список урочищ формируется с учетом выбранного участкового лесничества. Для некоторых участковых лесничеств отсутствуют урочища, в этом случае колонка в таблице не заполняется. Площадь объекта определяется по карте.
На вкладке Приложение 1 (объекты) отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики Признак декларирования равно Создание (снос) объектов лесной инфраструктуры.
Приложение 1 (объекты)
На вкладке Приложение 2 (заготовка) отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики Признак декларирования равно Не связанное с заготовкой древесины и (или) живицы.
Приложение 2 (заготовка)
На вкладке Приложение 2 (объекты) отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики Признак декларирования равно Создание (снос) объектов, не связанных с созданием лесной инфраструктуры.
Приложение 2 (объекты)
На вкладке Приложение 3 отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики Признак декларирования равно Заготовка древесины и (или) живицы или Не связанное с заготовкой древесины и (или) живицы.
При заполненных данных на вкладках Приложение 1 (заготовка) и Приложение 2 (заготовка) колонки «Наименование участкового лесничества», «Наименование урочища», «Номер лесного квартала», «Номер лесотаксационного выдела» и «Номер лесосеки» уже заполнены. Пользователю необходимо установить масштаб и указать путь к графическому файлу, содержащему схему расположения мест проведении работ.
На вкладке Приложение 4 отображается таблица, количество строк в которой соответствует количеству выделенных объектов карты, у которых значение семантики «Признак декларирования» равно «Заготовка древесины и (или) живицы», «Создание (снос) объектов лесной инфраструктуры» или «Создание (снос) объектов, не связанных с созданием лесной инфраструктуры». При заполненных данных на вкладках Приложение 1 и Приложение 2 колонки «Наименование участкового лесничества», «Наименование урочища», «Номер лесного квартала», «Номер лесотаксационного выдела» и «Номер лесосеки» уже заполнены. Пользователю необходимо установить масштаб и указать путь к графическому файлу, содержащему схему размещения лесосеки, объекта лесной инфраструктуры. Сохранение введенной информации приложений 3 и 4 производится в базу кадастровых работ (таблица forest).
Если среди выделенных объектов отсутствуют объекты со значением для какой—либо таблицы Приложений 1, 2, 3 и 4, то вкладка с данной таблицей скрывается. Каждая строка таблицы соответствует одному выделенному объекту на карте. После заполнения всех данных в таблицах информацию можно сохранить в семантику объектов при помощи кнопки
Контроль корректности введенной информации заключается в валидации вводимых данных в позициях экранной формы в соответствии с типом значения: — Выбор из справочника, — Ввод даты (формат «2016–07–18»), — Ввод числа (только цифры), — Ввод строки.
На вкладке Приложение 5 отображается таблица, количество строк в которой соответствует количеству строк в таблице Приложение 4 для формирования сведений о расположении лесосек и объектов. Сведения о расположении включают привязку и координатное описание поворотных точек границ лесного участка. Для заполнения сведений о привязке, кроме лесных участков на карту должны быть дополнительно нанесены линейные объекты Привязка. Один объект Привязка для одного объекта Лесной участок, состоящий из двух точек. Первая точка объекта Привязка должна совпадать с точкой метрики лесного участка, а вторая точка метрики должна совпадать с квартальным столбом или другим постоянным ориентиром.
При заполнении в отчете или XML—документе приложения 5, программа выполняет обход метрики лесного участка. Если в точке метрики найден объект Привязка, то в разделе Экспликация лесосеки (объекта) вставляется описание объекта Привязка, включая: — Номер лесосеки (объекта) – из семантики с ключом FACTORY_NUM; — Номер начальной точки = 1; — Номер конечной точки = 2; — Направление линии, румбы (азимуты) — дирекционный угол отрезка привязки; — Длина линии, м – длина объекта привязка; — Координата начальной точки линии.
Координаты вставляются в градусах в формате WGS–84 или ГСК–2011. Для заполнения экспликации лесосеки в отчете и XML файле используется метрика объекта лесной участок. При заполнении отчета выполняется обход метрики лесосеки, последовательно считываются координаты объектов, вычисляются азимуты, длины линий и значения вставляются в нужные позиции отчета, включая: — Номер лесосеки (объекта) — из семантики с ключом FACTORY_NUM; — Номер начальной точки отрезка метрики лесосеки; — Номер конечной точки отрезка метрики лесосеки; — Направление линии, румбы (азимуты) – дирекционный угол текущего отрезка; — Длина линии, м — длина текущего отрезка метрики; — Координата начальной точки текущего отрезка метрики.
Координаты вставляются в градусах в формате WGS–84 или ГСК–2011. Для формирования текстового отчета, включающего форму и приложения лесной декларации, необходимо нажать на кнопку Для формирования электронного XML–документа лесной декларации необходимо нажать на кнопку По кнопке
Для использования ранее сохраненных данных, необходимо выбрать строку соответствующей лесной декларации и нажать кнопку |
