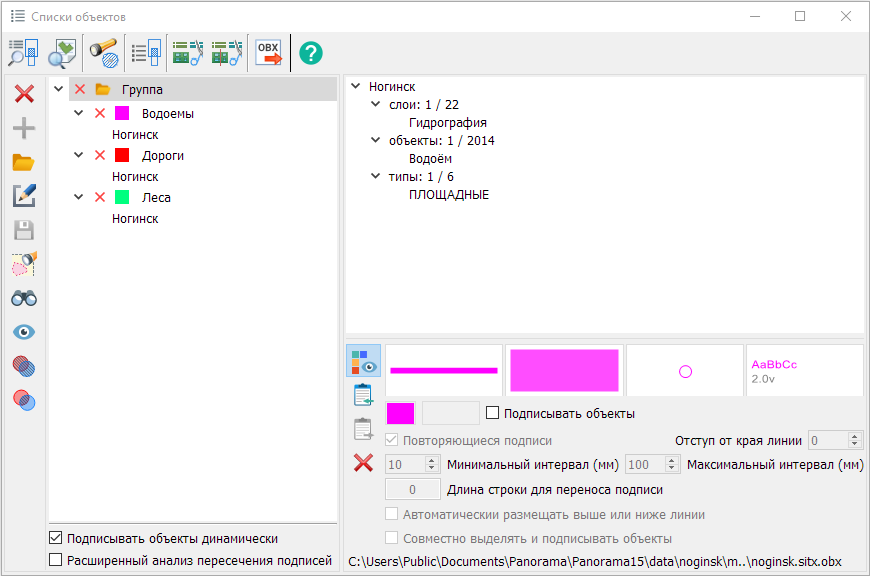

Списки объектов

Данный режим предназначен для сохранения критериев выделения объектов карты. Критерии задаются фильтром или произвольным набором объектов для всех листов карт документа. Списки объектов сохраняются в файле с расширением OBX. Имя файла формируется по имени файла основного документа и располагается в поддиректории LOG.

Данные списков могут быть использованы для выполнения операций над множествами объектов: выделение, объединение, пересечение, поиск, подписывание и другие.

Режимы по созданию и редактированию списков объектов

	Добавить список	Режим предназначен для добавления выделенных объектов в список.
	Удалить список	Режим предназначен для удаления списка объектов.
	Изменить состав списка	Режим предназначен для изменения состава списка объектов. Для этого необходимо: 1.Нажать на кнопку (диалог временно свернется в нижнюю часть приложения). 2. Выделить объекты одним из режимов главной панели приложения, или их комбинацией: 3. Развернуть диалог. 4.Отжать кнопку .
	Сохранить	Режим предназначен для сохранения изменений в файл списков объектов.
	Выделить объекты	Режим предназначен для выделения объектов списка на карте.
	Найти объекты	Режим предназначен для поиска объектов списка на карте.
	Показать объекты	Режим предназначен для установки объектов списка в состав отображения карты. Для восстановления состава отображения необходимо отжать режим .

Редактирование названия списка осуществляется путем нажатия ЛКМ в дереве списков объектов.

	Поиск пересечений	Режим предназначен для поиска/выделения объектов из «Списка 2» по «Списку 1».
	Поиск ближайших соседей для объектов списка	Режим предназначен для поиска ближайшего объекта из контрольного списка для каждого объекта из анализируемого списка.
	Построение зоны вокруг объектов списка	Режим предназначен для построения зоны вокруг объектов списка.
	Объединение/пересечение объектов	Режим предназначен для объединения объектов или построения областей пересечения объектов.
	Вырезание объектов	Режим предназначен для вырезания объектов списка.
	Разрезание объектов	Режим предназначен для разрезания объектов списка.
	Помощь	Вызов справки

Создание и редактирование тематических слоев

При создании списка объектов автоматически формируется тематический слой с набором условных знаков для локализаций: площадная, линейная и векторная (точечная).

Существует 3 способа назначения вида тематического слоя:

1. Вид по умолчанию, с возможностью замены цвета. Набор условных знаков и цвет формируются автоматически.

2. Вид, назначенный в классификаторе карты, с возможностью замены цвета. Устанавливается с помощью режима «Отображать видом объекта».

Для того, чтобы изменить цвет условных знаков необходимо в дереве списков объектов нажать ЛКМ в область пиктограммы с цветом.

Название тематического слоя содержит название списка и карты. Например, «Список [Ногинск]».

Данный режим предназначен для подписывания объектов списка по семантической характеристике.

2. Выбрать семантическую характеристику. По умолчанию установлена семантика «Собственное название». При наведении на код семантики во всплывающей подсказке выводится название семантической характеристики.

Выбор семантики осуществляется с помощью нажатия левой кнопки мыши в область отображения кода семантики

. В диалоге «Выбор семантики» можно выбрать необходимую семантику для подписывания.

Если в подписываемом объекте нет выбранной семантики или отсутствует значение, то данный объект не подписывается.

Вид подписи может устанавливаться по умолчанию, с заменой цвета, как и для тематического слоя. Или иметь пользовательский вид.Настраивается в режиме «Редактирование стилей» (topic: thematic_style). При изменении кода семантики, цвета и вида подписи выполняется переподписывание списка объектов.Доступно одновременно и отображение объектов списков условными знаками, и подписывание по семантике.

Пример подписывания улиц по семантической характеристике «Идентификатор OSM»

Режимы по созданию и редактированию тематических слоев

Включить/Отключить отображение пользовательских стилей

Режим предназначен для включения или отключения отображения тематических слоев на карте. По умолчанию, видимость тематического слоя отключена. Чтобы включить тематический слой в состав данных и установить его видимость необходимо запустить задачу «Легенда карты» и перейти на закладку «Общий список данных»

Безымянный20

Назначить пользовательский стиль

Режим предназначен для назначения пользовательского вида списку объектов.

Очистить список пользовательских стилей

Режим предназначен для удаления пользовательского вида для списка объектов.

Информация о составе списка представлена в виде дерева карт с описанием общего и используемого количества объектов, слоев, локализаций, семантик, измерений и формул.

Фильтр объектов списка по слоям, типам (локализациям) и типу объекта из классификатора	Указывается общее и используемое количество типов объектов, локализаций и слоев. Если узел с картой не содержит дочерние элементы (либо имеет ограниченный состав), то фильтр содержит все слои, все локализации и все типы объектов.
Фильтр по списку объектов	Указывается общее и используемое количество объектов.
Фильтр по названию в семантике	Указывается название или список названий, условие и название семантики.
Фильтр по формулам	Указывается формула, диапазон значений и условие.
Фильтр по семантике	Указывается название, значение семантики и условие.
Фильтр по измерениям	Указывается тип измерения, диапазон значений и условие.
