Подписывание объектов списка

Данный режим предназначен для подписывания объектов списка по семантической характеристике.

Для подписывания списка:

1. Включите режим Подписывать объекты.

2. Выберите семантическую характеристику. По умолчанию установлена семантика Собственное название. При наведении на код семантики во всплывающей подсказке выводится название семантической характеристики.

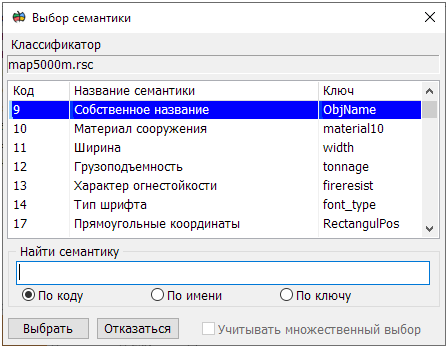

Выбор семантики осуществляется с помощью нажатия левой кнопки мыши в область отображения кода семантики . В диалоге Выбор семантики выберите необходимую семантику для подписывания.

Если в подписываемом объекте нет выбранной семантики или отсутствует значение, то данный объект не подписывается.

Вид подписи может устанавливаться по умолчанию, с заменой цвета, как и для тематического слоя. Или иметь пользовательский вид. Настраивается в режиме Редактирование стилей. При изменении кода семантики, цвета и вида подписи выполняется переподписывание списка объектов. Доступно одновременно и отображение объектов списков условными знаками, и подписывание по семантике.

При отключенной галочке Динамическое подписывание выполняется автоматическое подписывание всей карты. Результат подписывания записывается во временную карту, которая отображается поверх исходной карты.

При включённой галочке Динамическое подписывание выполняется автоматическое подписывание карты в пределах окна. Подписи размещаются таким образом, чтобы они целиком помещались в область окна и не пересекали точечные и линейные объекты подписываемой карты. При отсутствии свободного места динамические подписи могут незначительно пересекать линейные объекты. При обнаружении значительных пересечений, влияющих на читаемость подписи, подписывание объекта не выполняется.

При включении галочки Расширенный анализ пересечения подписей анализ пересечения создаваемой подписи выполняется с точечными и линейными объектами всех карт документа. Если галочка выключена, то анализ пересечения подписей выполняется с объектами карты, на которой расположен подписываемый объект.

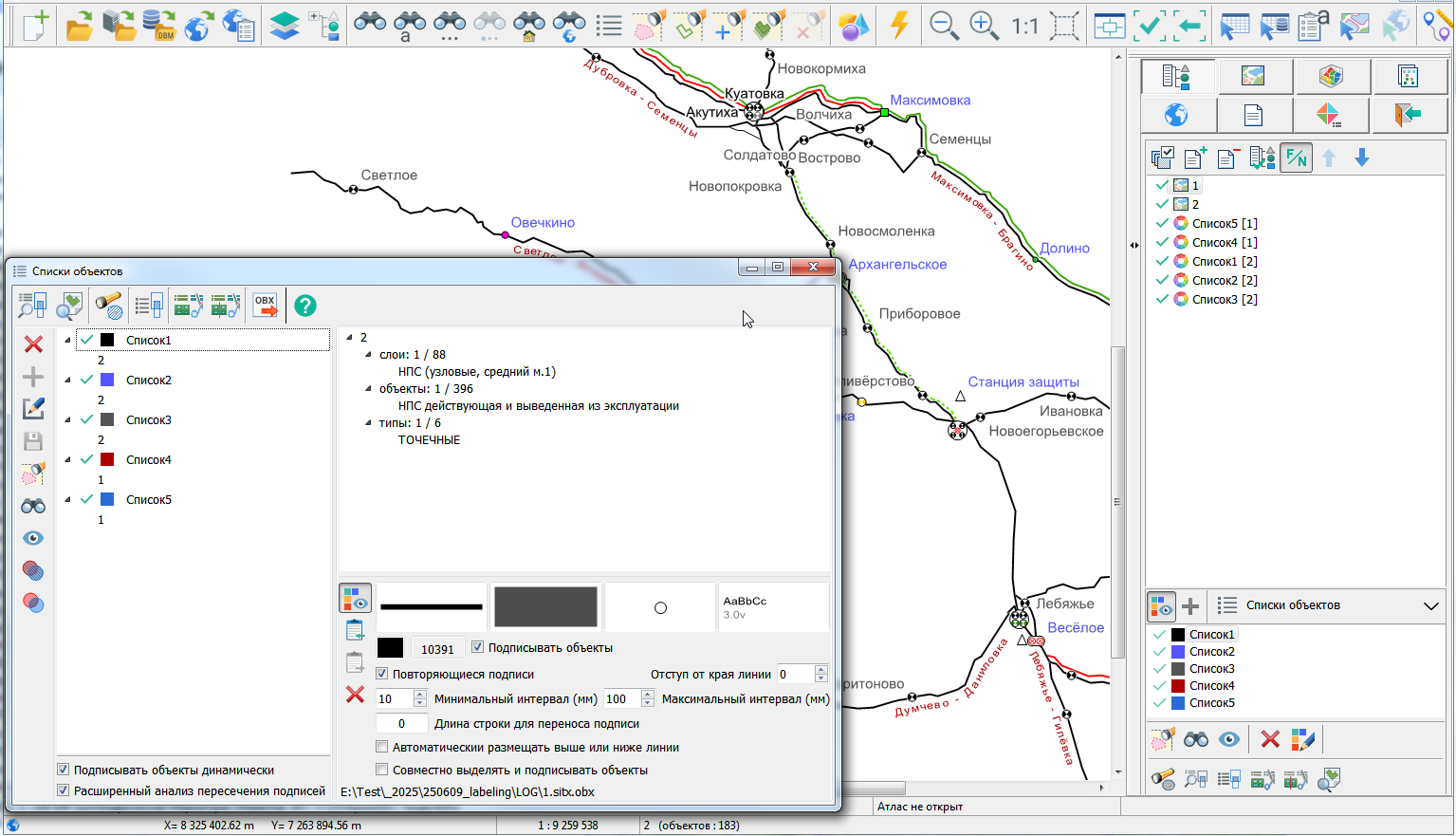

Пример динамического подписывания списков объектов

Порядок подписывания объектов списков настраивается во вкладке Общий список данных в Легенде карты, которая открывается в правой части окна приложения при выборе в главном меню: Задачи → Легенда карты (F11).

На рисунке показан список отображаемых карт (1, 2) и слои списков подписываемых объектов (Список5 [1], Список4 [1], Список1 [2], Список2 [2], Список3 [2]). В квадратных скобках указываются названия карт, которым принадлежат списки объектов. Наивысший приоритет имеют слои, расположенные сверху. Первыми подписываются объекты слоя «Список5 [1]», последними – объекты слоя «Список3 [2]».
