med_lspickets   Построение километровых отметок может быть выполнено для выбранного маршрута, группы выделенных маршрутов или всех маршрутов, имеющихся на карте маршрутов. В случае обработки выделенных маршрутов перед активизацией процесса на карте калиброванных маршрутов выделяются обрабатываемые маршруты.



Перед началом выполнения процесса в специальном диалоге устанавливаются параметры обработки:

— Выбор карты маршрутов;

— Выбор карты километровых отметок;

— Выбор семантики «Идентификатор маршрута»;

— Выбор семантики «Название маршрута»;

— Выбор семантики «Значение ЛСК»;

— Выбор семантики «Шаг построения отметок»;

— Выбор шага построения, км (1, 5, 10, 50, 100);

— Выбор типа(кода) объекта для нанесения отметки;

— Режим обработки (Выбранный маршрут, Выделенные маршруты, Все маршруты).

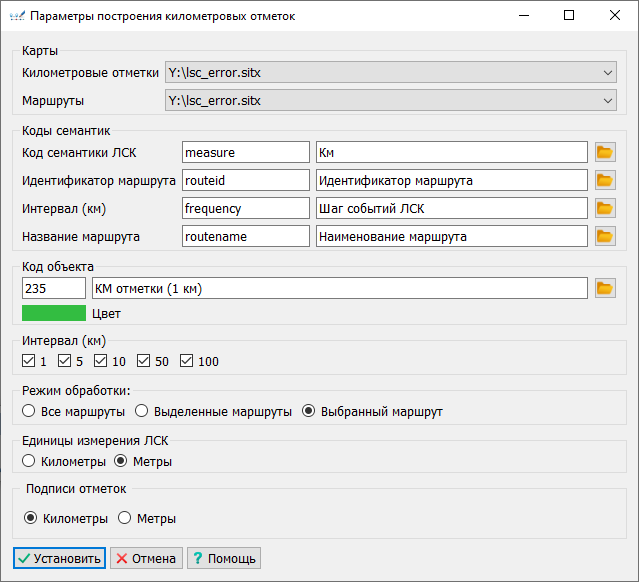

Параметры формирования километровых отметок



Перед формированием километровых отметок на маршрут, выполняется удаление всех относящихся к этому маршруту старых километровых отметок.

Каждой созданной километровой отметке присваивается атрибутивное описание, включающее идентификатор и название маршрута, значение линейного измерения отметки и интервал, с которым была построена эта точка.



Атрибутивное описание километровой отметки



В зависимости от текущего масштаба отображения карты в разных масштабах отображаются километровые отметки, построенные с разными интервалами.



Отбор состава отображаемых точек в зависимости от масштаба отображения
