Нанесение линейного события

Печать Предыдущая страница Стартовая страница Следующая страница

med_lsclevent   Нанесение линейного события – нанесение на карту линейного объекта по минимальному и максимальному значению линейной координаты на заданном маршруте.

После активизации режима следует выбрать на карте объект – маршрут, на котором будет выполнен поиск события.

Для выбора на карте доступны только объекты – маршруты, имеющие калибровочные точки.

После выбора объекта следует ввести значение линейной координаты события. Ввод интервала (линейной координаты начала и конца события) производится в формате 0.0-0.0 в М или КМ в зависимости от типа ввода данных, установленного в параметрах Редактора карты в разделе Служебные. В процессе выполнения режима тип ввода можно изменить путем выбора соответствующего пункта меню, всплывающего при нажатии правой кнопки мыши.

Вводимое значение отображается в окне ввода параметров в нижней части главного окна.

Окно активизируется автоматически при нажатии любой цифровой клавиши клавиатуры. Дополнительная активизация курсором мыши не требуется. Ввод значения заканчивается нажатием клавиши Enter.

В случае если одно из введенных значений окажется вне диапазона значений линейной координаты для выбранного объекта, появится соответствующее предупреждение и поиск выполнен не будет.

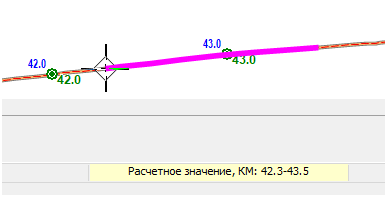

В случае положительного результата поиска событие появится на контуре объекта в виде линии. Начало события будет помечено дополнительным маркером.

Далее можно перейти к поиску другого события, выполнив повторный ввод значения линейной координаты, или сохранить найденное на маршруте событие в виде линейного объекта. Для этого следует нажать комбинацию Ctrl+Enter и указать тип сохраняемого на карте объекта. В случае если в документе открыто несколько карт, при выборе типа объекта следует указать, на какую карту нужно сохранить объект. В списке карт при этом будут присутствовать только карты, доступные для редактирования.

Для перехода к поиску события на другом маршруте следует нажать Ctrl+ПКМ (правая кнопка мыши) и выбрать нужный объект карты.

med_lsclevent2
