Автоматическое распознавание снимков

Задача Автоматическое распознавание снимков предназначена для автоматического распознавания и векторизации данных на спутниковых снимках, аэрофотоснимках, данных с БПЛА. Приложение посылает заявку на дешифрирование снимка по выбранной области или объекту на сервис автоматического распознавания и векторизации «Panorama Vision». Доступно распознавание контуров сельскохозяйственных полей, объектов гидрографии (рек, озёр, морей, прудов), объектов лесного хозяйства (высокий лес, поросль, вырубки), зданий и сооружений, асфальтированных и грунтовых дорог.

Режим распознавания Лес обеспечивает выделение на снимках объектов трех категорий: высокоствольный лес, поросль леса (молодые древесные насаждения, кустарники), вырубки (участки с недавно удаленным древостоем).

В режиме распознавания Город выполняется совместное дешифрирование дорожной сети и зданий на снимках. Данный режим обеспечивают распознавание асфальтированных и грунтовых дорог на снимках, а также позволяет классифицировать здания по нескольким подтипам: жилые строения (многоэтажные и индивидуальные жилые строения), общественные здания (школы, детские сады, больницы и другие), промышленные и коммерческие здания (заводы, торговые центры и другие), гаражи (гаражно-строительные кооперативы). Распознанные здания в режиме Город ориентируются вдоль направления ближайших дорог.

Комплексная обработка позволяет с помощью одной заявки создавать по снимкам векторные карты с целым набором объектов: сельскохозяйственные поля (пашни), водоемы (реки, озера и другие), леса (высокоствольный лес, поросль, вырубки), здания и дороги. Как и в режиме распознавания "Город" сервис не просто находит здания, но и определяет их подтип. Для повышения точности итоговой векторной границы сформированных площадных объектов (леса, пашни, водоемы, здания) автоматически согласовываются между собой.

В основе работы сервиса лежит нейросетевой анализ мультиспектральных спутниковых снимков высокого и сверхвысокого разрешения. Задача позволяет обрабатывать снимки местности в формате RSW/JPG/TIFF/PNG. В качестве источника снимков могут выступать пользовательские данные с разрешением 10 метров/пиксель и лучше или открытые источники данных — геопорталы. Воспользоваться задачей могут все пользователи Профессиональной ГИС Панорама 15, которые приобрели модуль для доступа к комплексу автоматического распознавания и векторизации «Panorama Vision».

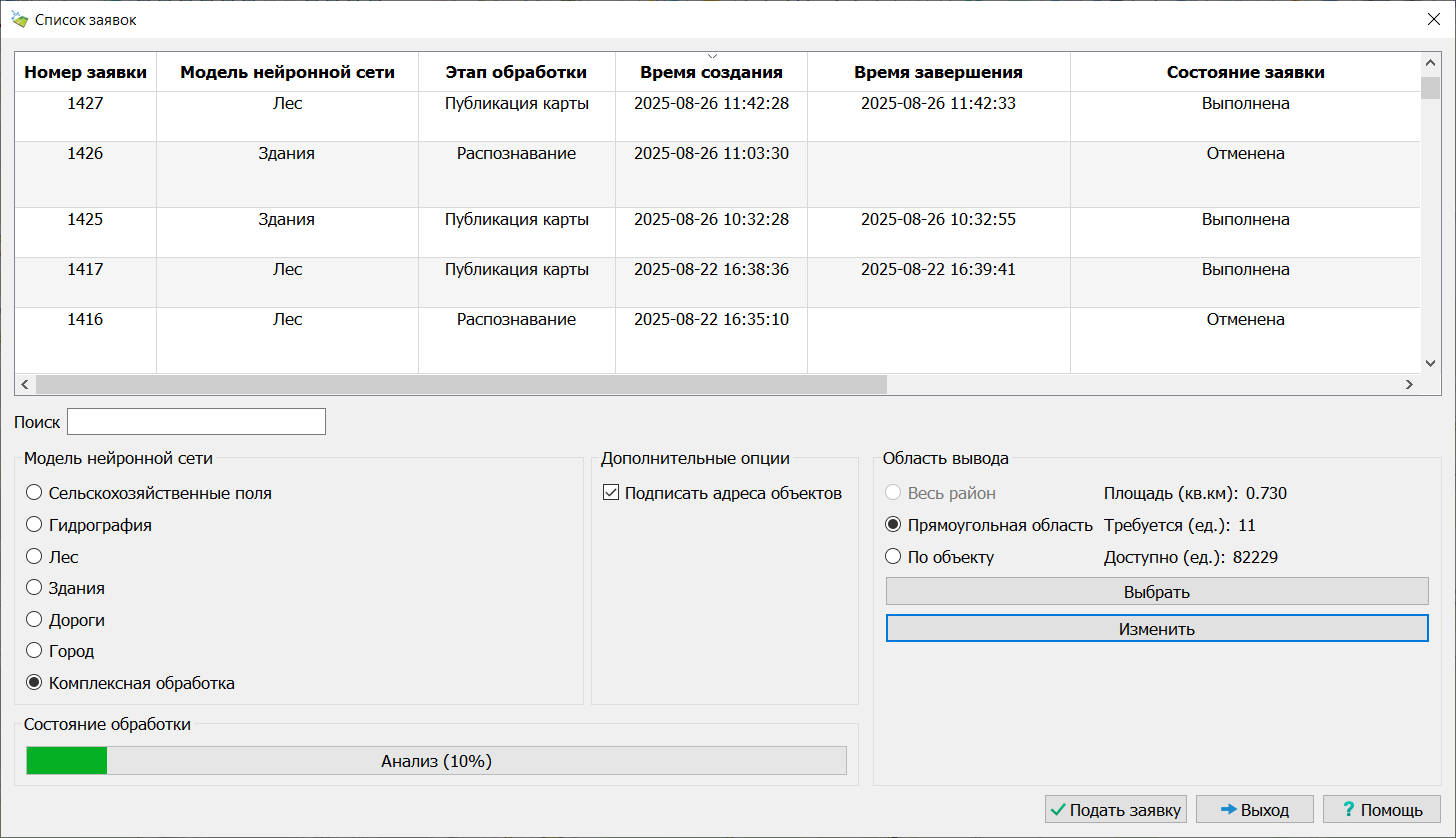

Диалог режима состоит из страницы управления настройками распознавания данных. Пользователь может выбрать одну из моделей для распознавания. Источником данных могут быть пользовательские растры (снимки местности), открытый геопортал или комбинация данных. Область вывода возможно ограничить по открытым данным, по объекту или по прямоугольной области. Для этого требуется нажать на кнопку Выбрать, установив один из режимов выбора области. Скорректировать габариты выбранной области можно, нажав на кнопку Изменить.

При распознавании по пользовательским снимкам они будут загружены на сервер.

Чтобы запустить процесс обработки:

1. Откройте в ГИС Панорама растровые изображения (снимки местности) и/или подключите геопорталы со спутниковыми снимками.

2. Выберите в диалоге комплекса «Panorama Vision» область интереса.

3. Нажмите на кнопку Подать заявку.

В процессе обработки пользователю выдаётся информация по всем его заявкам. Данная информация включает номер заявки, модель нейронной сети, время создания заявки, этап обработки, общий процент выполнения, время завершения, идентификатор готовой векторной карты. Для удобства навигации по данным в диалог встроена функция поиска. Поиск осуществляется по любому из полей таблицы. Для поиска данных достаточно ввести интересующую информацию в поле Поиск.

При распознавании в режимах Здания, Дороги, Город, Комплексная обработка сервис автоматически определяет адреса зданий и улиц, обнаруженных на снимках. На основе интеграции с адресной базой данных ГИС «Панорама» на территорию РФ (address.gisserver.info) сервис заполняет следующие семантики объектов: для строений — «Номер дома» (31202), «Название улицы» (31201), «Название поселения» (3106), «Название города» (31207), «Название района» (3108); для улиц и шоссе — «Собственное название» (9), «Название поселения» (3106), «Название города» (31207), «Название района» (3108). Также при формировании векторной карты местности объекты с заполненными адресными семантиками автоматически подписываются. На карту наносятся номера домов и названия улиц.

При использовании сервиса общий объём обработанных данных ограничен количеством приобретённых процессорных единиц (п.е.). Стоимость дешифрирования 1 км2 зависит от выбранной нейросетевой модели и указана на странице продукта. Увеличить доступную площадь возможно, приобретя дополнительные права на обработку. Информация о площади выбранной области интереса, количестве требуемых и доступных процессорных единиц отображается в диалоге в группе параметров Область вывода. Если обработка выбранной области требует больше процессорных единиц, чем доступно пользователю (или больше 1000 п.е.), то рамка вокруг области подсвечивается на карте красным цветом. Если пользователь израсходовал лимит приобретённых процессорных единиц, то ему будет доступно для обработки не более двух заявок в сутки с ограничением в 25 процессорных единиц.

Для прерывания процесса обработки выберите заявку в списке, нажмите на правую кнопку мыши и во всплывающем меню выберите пункт Отменить заявку.

Чтобы открыть готовую векторную карту, дважды щёлкните левой клавишей мыши напротив заявки, у которой «горит» статус Выполнена, или нажмите на правую кнопку мыши и во всплывающем меню выберите пункт Открыть слой. При открытии карты она автоматически попадает в список доступных Пользовательских слоёв в списке Геопорталов для дальнейшего использования. Загрузка карты осуществляется по протоколу WFS. Пользователь может копировать и редактировать полученную карту, а также конвертировать её в другие форматы.

При создании векторной карты объекты формируются с использованием единого классификатора map5000m.rscz. Для формирования объектов сельскохозяйственных угодий используется объект «Сельскохозяйственные угодья» с кодом 71324000, гидрографии — объект «Водоем» с кодом 31120002. Высокоствольный лес наносится на карту, как площадные объекты «Лес густой высокий» с кодом 71111110, поросль леса - как площадные объекты «Поросль леса» с кодом 71113000, вырубки - как площадные объекты «Леса вырубленные» с кодом 71112300. Асфальтированные дороги наносятся на карту, как линейные объекты «Шоссе» с кодом 61230000, а грунтовые дороги — как линейные объекты «Улицы» с кодом 45200000. Здания наносятся на карту, как площадные объекты следующих типов: «Строение жилое» (с ключом "a_residential_b"), «Общественное здание» (с ключом "a_public_b"), «Промышленное предприятие» (с ключом "a_industrial_b"), «Гаражи (ГСК и другие)» (с ключом "a_garages_b"). При этом положение всех зданий на карте корректируется таким образом, чтобы оно соответствовало фундаменту.

В результате работы пользователю могут выдаваться сообщения об ошибках:

• Ошибка авторизации пользователя на сервере — у пользователя отсутствует ключ защиты или сервер временно недоступен.

• Ошибка обработки — появляется, если сервер не смог обработать выбранную область. Для уточнения причины следует обратиться в службу технической поддержки. Для этого необходимо включить журнал диагностики на запись и повторить ошибку. Сформированный log файл, который располагается на c:\ProgramData\panorama64.имя компьютера.log отправить на почту panorama@gisinfo.ru.

• В выбранных растрах не установлены параметры проекции — растры для распознавания не поддерживают геодезические пересчёты, необходимо установить параметры проекции растра.

Демонстрационный режим

При превышении лимитов доступных пользователю или при отсутствии лицензии на Panorama Vision работа с сервисом доступна только в демонстрационном режиме.

В демонстрационном режиме пользователь может послать не более одного запроса в сутки общей площадью в соответствии с таблицей ниже.
