Произвольная конфигурация для линейного объекта |
|
|
Если в свойствах редактора карты не включена опция Трассировка, перемещение указателя при нажатой левой кнопке мыши не приводит к созданию новых точек. Если Трассировка включена, в процессе перемещения указателя при нажатой левой кнопке мыши будут создаваться новые точки с шагом, равным значению Порога согласования, установленному в свойствах редактора карты. Во время создания объекта на карту в нижней части окна карты доступен диалог ввода длины отрезка
При включенной опции Уточнять площадь и длину длина отрезка интерпретируется, как расстояние на местности. Cохранение объекта производится в момент завершения выполняемой операции. В момент активизации режима появляется дополнительная панель (если включена опция Вспомогательные панели в свойствах редактора карты), на которой в виде пиктограмм продублированы вспомогательные режимы, которые можно активизировать в процессе создания объекта также и выбором соответствующего пункта меню, всплывающего по нажатию правой кнопки мыши или нажатием соответствующей «горячей» клавиши клавиатуры.
Все кнопки вспомогательной панели можно условно разделить на три группы:
1. Включение, выключение и индикация состояния: Режима захвата «чужих» точек («K») Режима захвата «чужих» линий («J») Режима создания ответных точек («G») Режима горизонтальной линии («H») Режима вертикальной линии («V»)
2. Активизация процесса: Ввод координат точек в бланке координат («Insert») Создание и редактирование метрики объекта карты Копия точки выбранного объекта («I») Копия участка выбранного объекта («P») Изменение направления цифрования («D») Создание независимого подобъекта («Пробел») Создание связанного подобъекта («Y») Пришить к существующему объекту («U»)
3. Изменение параметров: Увеличение области захвата («+») Уменьшение области захвата («-»)
Кроме того, при создании линейного объекта произвольной конфигурации доступны вспомогательные режимы, не вынесенные на вспомогательную панель: Замыкание контура объекта («L») Запомнить положение курсора на карте («M») Вернуться в последнюю точку («N») Вернуться в предыдущую точку («X»)

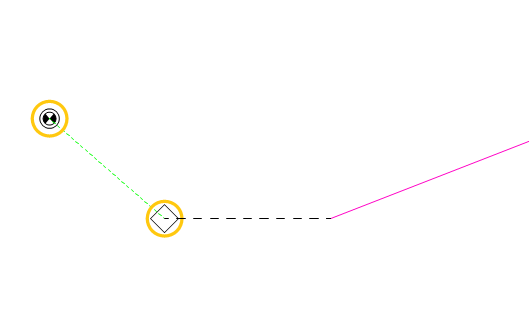

В случае если для создаваемого объекта в редакторе классификатора назначены примыкающие объекты, первая точка объекта может быть создана только путем привязки к объекту, назначенному в классификаторе для начальной точки. Кроме того, объект не будет сохранен после создания, если его завершающая точка не привязана к объекту, назначенному в списке объектов для конечной точки. В начале создания нового объекта, которому назначены объекты для начальной точки, курсор, при перемещении, помечается желтой окружностью и автоматически привязывается к ближайшему к нему начальному объекту.
При нажатии левой кнопки мыши точка привязки автоматически добавляется в объект и далее выполняется обычное интерактивное создание объекта. При этом автоматическая привязка выполняется уже к объектам, назначенным в списке объектов для конечной точки.
В момент завершения операции в объект будет автоматически добавлена точка привязки. В случае если для объекта назначены «начальные» или конечные объекты, но они на карте отсутствуют или расположены слишком далеко от курсора, курсор подсвечивается красным цветом и при нажатии левой кнопки мыши никаких действий выполняться не будет.
|
