Создание и редактирование метрики объекта карты

Диалог ввода координат точек с клавиатуры предназначен для формирования геометрии объекта карты по известным значениям координат описывающих его точек.

Ввод и редактирование координат объекта может быть осуществлен в левой прямоугольной (X – вверх, Y - вправо) или геодезической (широта B, долгота L) системе координат. Переключение на геодезическую систему координат возможно только, если текущая карта поддерживает пересчет из прямоугольной системы координат в геодезическую систему.

Опция Сплайн служит для включения (и выключения) у редактируемого объекта признака динамического сплайна. Контур таких объектов строится в момент отображения на экране в виде огибающего или описывающего динамического сплайна.

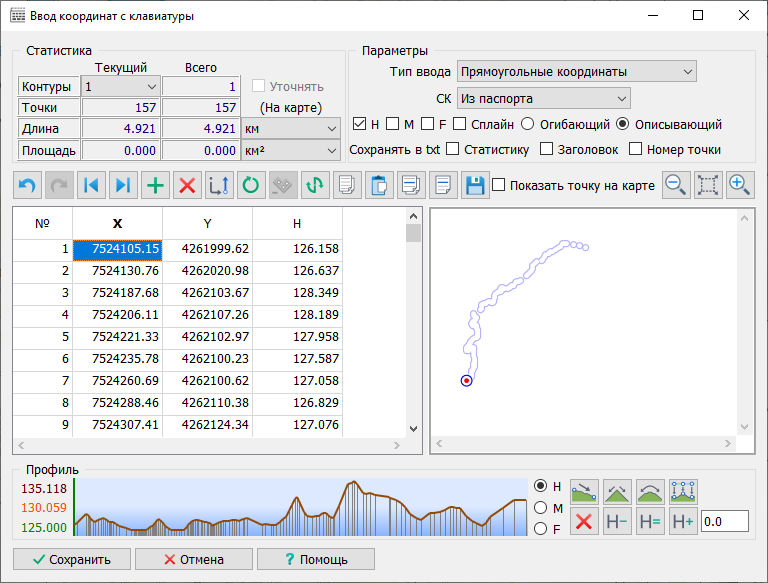

Ввод координат точек с клавиатуры

Ввод и редактирование точек объекта карты  может быть осуществлен в одном из режимов:

• Прямоугольные координаты;

• Геодезические координаты;

• Приращения прямоугольных координат;

• Дирекционный угол и расстояние;

• Азимут и расстояние;

• Левый поворотный угол и расстояние;

• Правый поворотный угол и расстояние;

• Румб и расстояние.

В процессе ввода допускается переключение режимов.

В режиме ввода геодезических координат (B, L), значения координат могут быть представлены в одном из трех видов:

• G M S.s (целые градусы, минуты и секунды с десятыми долями, например: 55° 24' 15.643");

• G M.м (целые градусы и минуты с десятыми долями, например: 55° 24.261206')

• G.g (градусы с десятыми долями, например: 55.404345°)

Вводимые значения углов (направлений) могут принимать следующие значения:

• дирекционный  угол:  0-360° по часовой стрелке от направления на север;

• правый и левый поворотный угол: 0-360°;

• румб:  0-90° (СВ – по часовой стрелке от направления на север, ЮВ — против часовой стрелки от направления на юг, СЗ — против часовой стрелки от направления на север, ЮЗ — по часовой стрелке от направления на юг.

Над таблицей координат расположена линейка дополнительных инструментов.

Шаг назад (отменяет последнее действие)

Отмена последнего шага назад

Перемещение к первой строке таблицы

Перемещение к последней строке таблицы

Вставка строки перед текущей строкой (дублирование текущей строки)

Удаление текущей строки

Установка текущей точки в качестве начала линии (для площадных объектов)

Замыкание линии (добавление в конец линии точки с координатами первой точки линии)

Удаление текущего контура (подобъекта)

Изменение направления цифрования линии

Копирование в буфер обмена выделенного содержимого таблицы (Ctrl+C)

Вставка содержимого буфера обмена (Ctrl+V). Формат представления данных содержимого буфера обмена должен соответствовать формату отображения данных в таблице.

Копирование в буфер обмена выделенных точек метрики объекта. При любом формате отображения данных в таблице в буфер копируются только прямоугольные координаты точек вне зависимости от выделенных столбцов.

Вставка из буфера обмена точек метрики объекта (только содержимое, скопированное с помощью режима копирования выделенных точек)

Сохранение объекта в формат обмена (txt, met, xyh, tx3)

В диалоге при создании точечного объекта способом ввода координат с клавиатуры включением опции Показывать семантику объекта обеспечивается возможность задать семантические характеристики создаваемому объекту. В таблице отображаются семантики, которые назначены объекту в классификаторе.

При необходимости создания множества точечных объектов можно в одной таблице ввести координаты нескольких точек и задать семантику. По этим данным на карту будут сохранены несколько объектов.

В случае если  создаваемый объект содержит трехмерную метрику, автоматически становится доступным ввод абсолютной высоты точки (H).

Кроме того, есть возможность ввода значений координаты М (вещественное число) и координаты F (целое число).

Определить абсолютную высоту точек метрики (Н) из матрицы высот. Определяется высота для всех точек, у которых она отсутствует. Для того, чтобы переопределить высоту для всех точек, в том числе тех, у которых она уже есть, следует вначале выполнить удаление высоты .

Интерполировать значение Н (М, F) от первой к последней точке. Предварительно должны быть введены значения для первой и последней точки.

Выполнить линейную интерполяцию значения Н между точками, имеющими значение Н. Предварительно должны быть введены значения, как минимум,  для первой и последней точки.

Выполнить сплайн-интерполяцию значения Н между точками, имеющими значение Н. Предварительно должны быть введены значения, как минимум,  для первой и последней точки.

Редактирования значения Н (М, F) всех точек метрики

Удалить значения у всех точек

Уменьшить значения у всех точек на указанную величину

Присвоить всем точкам указанное значение

Увеличить значения у всех точек на указанную величину
