Экспорт данных территориального планирования в формат GML

Конвертор служит для экспорта карт в документы территориального планирования в формате GML.

Карты могут быть созданы на основе цифрового классификатора terrplan.v7.rscz.

Цифровой классификатор для создания схем территориального планирования terrplan.v7 подготовлен в соответствии с изменениями согласно приказу Минэкономразвития РФ от 06.10.2023 № 698 и соответствует схеме fgistp-10-izm-698.xsd.

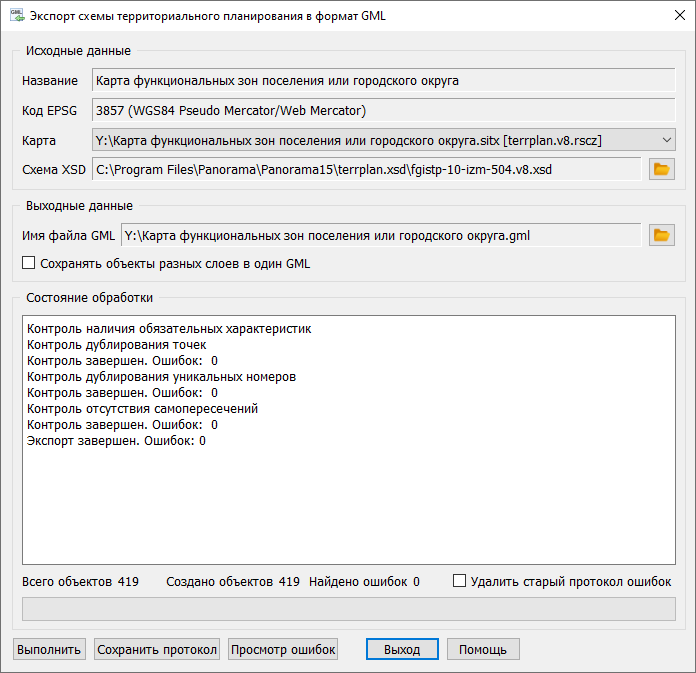

В поле Карта выбирается обрабатываемая карта. Выпадающий список содержит открытые карты, которые созданы на базе классификатора территориального планирования terrplan.

Для корректного размещения данных на портале ФГИС ТП пространственные данные подготавливаются в системе координат EPSG:3857 с кодировкой utf-8.

В поле Имя файла GML кнопкой «…» можно изменить имя создаваемых файлов GML.

В поле Состояние обработки отображается результат создания и контроля файлов GML. Количество обработанных объектов и количество ошибок отображаются в соответствующих полях.

Перечень ошибок сохраняется в текстовом файле - журнале с расширением файла «.gml.log». Название текстового файла соответствует названию файла GML.

Состав объектов и их атрибутов контролируется на соответствие xsd-схеме. Метрика объектов контролируется на отсутствие самопересечений, повторяемых точек и корректное размещение мультиполигонов. Точечные объекты контролируются на размещение поверх полигонов одного с ними слоя. Уникальные идентификаторы объектов контролируются на неповторяемость и соответствие формату GUID.

Обновленный контроль данных позволяет исправить следующие виды ошибок, выявляемых ФГИС ТП:

— В файле отсутствует поле «Геометрия», либо описание геометрии (теги) указано с ошибками;

— Файл подготовлен в нарушение требований Приказа Минэкономразвития России от 09.01.2018 № 10. Атрибут Уникальный идентификационный номер GLOBALID имеет неправильное значение;

— Ошибка трансформации выбранной пользователем системы координат в систему координат, используемую в ФГИС ТП;

— Файл подготовлен в нарушение требований Приказа Минэкономразвития России от 09.01.2018 № 10 / Приказа Минэкономразвития от 07.12.2016 г. N 793: Отсутствует обязательное поле Статус объекта;

— У объекта допущена ошибка в созданном полигоне - Hole lies outside shell в точке;

— У объекта допущена ошибка в созданном полигоне - мало точек в точке.

Сообщение вида:

Объект № 29 <-- Семантика 'SIZE_ZSO_1' не найдена у объекта для слоя 'WaterFacility'

означает, что для слоя WaterFacility в схеме задан обязательный атрибут SIZE_ZSO_1, который не задан для объекта с номером 29. Данная ошибка может привести к отказу от принятия набора данных в ФГИС ТП.

Сообщение вида:

Объект № 33 ++> Семантика 'NUMBERDOCOSN' не найдена в XSD-схеме для слоя 'ElectricTransformer'

означает, что для слоя ElectricTransformer в схеме не задан атрибут NUMBERDOCOSN, который имеется у объекта с номером 33.

Cохранить протокол ошибок для последующего анализа можно с помощью кнопки Сохранить протокол.

Результаты ранее выполненного контроля качества (метрики и семантики) можно просмотреть в окне задачи Редактор карты с помощью кнопки Просмотр ошибок.

Кнопка Контроль по схеме предназначена для дополнительной проверки значений атрибутов в созданных GML-файлах в соответствии с XSD-схемой fgistp-10-izm-698.xsd. При обнаружении ошибок в протоколе будут выданы сообщения, например:

17.05.2024 9:57:21 Error: Элемент «http://fgistp:POPULATION» недействителен: значение "4.5" недействительно с точки зрения его типа данных «http://www.w3.org/2001/XMLSchema:positiveInteger» — Строка "4.5" не является допустимым значением Integer.

Данное сообщение означает, что атрибут POPULATION для некоторого объекта должен быть положительным целым числом (positiveInteger), но задан с дробной частью ("4.5"). В этом случае необходимо исправить значение на целое положительное число.

В задаче Экспорт схем территориального планирования в GML реализовано автоматическое разделение схемы территориального планирования на несколько GML (от 1 до 3) при наличии в одном слое схемы нескольких локализаций (линейные, площадные, точечные). Поскольку без деления на разные GML выдается ошибка «нарушен единый подход при описании типа геометрии». Все файлы будут иметь такое же имя, как у сохраняемой карты с добавлением к имени строк «.line», «.point», или «.polygon».

В случае получения замечания, что файл подготовлен в нарушение требований Приказа Минэкономразвития России от 09.01.2018 № 10 / Приказа Минэкономразвития от 07.12.2016 г. N 793:

Отсутствует обязательное поле Статус объекта (STATUS / STAT_OBJ_URB) необходимо проверить заполнение обязательной характеристики у всех объектов слоя.

Если на исходной карте присутствуют другие слои, где данная семантика не используется, то по рекомендациям ФГИС ТП необходимо формировать отдельные файлы GML для каждого слоя. Для этого необходимо отключить опцию Сохранять объекты разных слоев в один GML, иначе все данные будут сохранены в один файл.

Опция Формировать GML без схемы позволяет сформировать файлы GML без ссылки на официальную схему fgistp-10-izm-698.xsd, когда данные не загружаются на сайт ФГИСТП (в сообщениях ФГИСТП указано, что загружено 0 записей, файл GML не найден и тому подобное).

В этом случае рекомендуется сначала сформировать GML по схеме и выполнить Контроль по схеме (эти данные будут соответствовать официальным приказам и схеме, но не загружаются на сайт ФГИСТП). Затем сохранить еще раз, указав опцию Формировать GML без схемы (эти данные будут соответствовать официальным приказам и схеме, но не будут иметь ссылку на официальную схему в заголовке). Второй раз выполнять контроль не требуется. При загрузке на сайт ФГИСТП этих данных могут быть сообщения: «Не найдено объявление элемента fme:FeatureCollection», но данные загружаются.
