Контроль абсолютных высот

Данная задача предназначена для контроля объектов векторной  карты, содержащих значения абсолютных высот рельефа и значения глубин гидрографии. Задача также позволяет проверить наличие и плановое положение объектов с абсолютной высотой внутри замкнутых горизонталей.

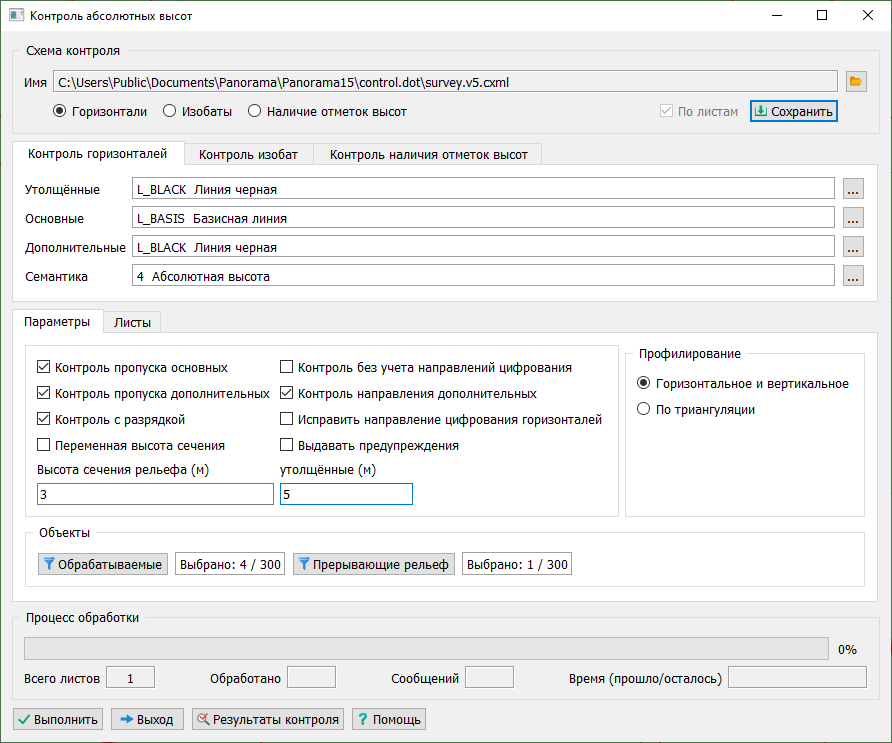

При выполнении задачи используются схемы контроля, соответствующие классификаторам карт различных масштабов. Заданные в диалоге виды контроля, их параметры, а также состав обрабатываемых объектов сохраняются в XML-файле в общей папке параметров задач системы c:\users\public\documents\panorama\. Имя файла схемы имеет расширение cxml и формируется по имени классификатора, например: 50t05gm.cxml. Использование схем контроля позволяет выполнять поэтапную проверку объектов рельефа в различных режимах.

Заданные в диалоге параметры контроля можно сохранить в файле схемы с помощью кнопки Сохранить, для выбора ранее настроенной схемы используется кнопка ... в блоке Схема контроля.

Кнопка Обрабатываемые в блоке Объекты используется для задания состава проверяемых объектов карты. По умолчанию обрабатываются все линейные, площадные и точечные объекты с семантикой абсолютная высота.

Кнопка Прерывающие рельеф в блоке Объекты используется для задания состава линейных и площадных объектов, нарушающих последовательность высот (например, площадные реки, обрывы, карьеры, овраги и другие).

В результате работы задачи создается протокол сообщений контроля для обработанных листов района, который можно просмотреть в задаче Редактор карты — режим Измерения и контроль\Просмотр результатов контроля. Строка протокола содержит информацию о номерах и высотах объектов, не согласованных по кодам, высоте или направлению цифрования. Знак «-» (минус) у значения высоты указывает на направление цифрования сверху-вниз, знак «+» (плюс) — на направление цифрования снизу-вверх.

Задача выполняет следующие виды контроля:

— контроль горизонталей;

— контроль изобат;

— контроль наличия отметок высот.
