Настройка связанных наборов

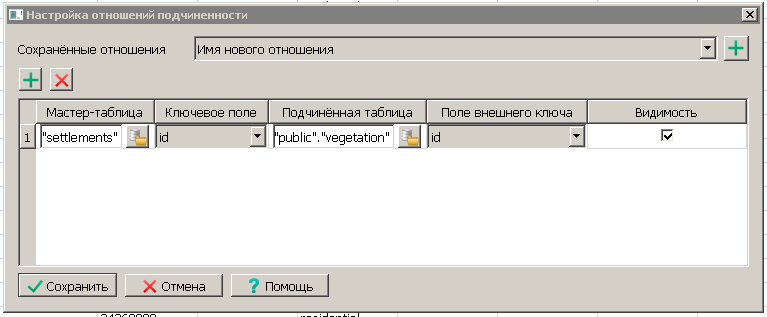

Диалог Настройка связанных наборов предназначен для настройки связей нескольких таблиц атрибутов.

Связанный набор определяет правило фильтрации данных одной таблицы по данным другой в интерактивном режиме (при выборе строк). Минимальное правило должно включать в себя связь между мастер-таблицей и подчинённой таблицей по ключевому полю и полю внешнего ключа.

Связанные наборы — список сохранённых в данной сессии наборов.

 Добавить новый набор (ввести новое имя. Имя должно быть уникальным). Так же можно выбрать и редактировать уже созданные наборы.

Кнопки управления строками таблицы:

 Добавить новую строку, описывающую связь таблиц.

 Удалить последнюю нижнюю строку из таблицы.

Описание столбцов:

• Мастер-таблица — с помощью кнопки в ячейке выберите таблицу, поле которой используется для фильтрации строк подчиненной таблицы.

• Ключевое поле — выберите из выпадающего списка поле мастер-таблицы, данные которого используются для фильтрации строк подчиненной таблицы.

• Подчиненная таблица — с помощью кнопки в ячейке выберите таблицу, строки которой подлежат фильтрации.

• Поле внешнего ключа — выберите из выпадающего списка поле подчиненной таблицы, выполняющее роль внешнего ключа (поле, по которому идёт фильтрация строк).

• Видимость — видно ли данное звено связи на вкладке атрибутов в главном окне. Таблицы не обязательно могут быть связаны напрямую, поэтому все сервисные промежуточные связи можно скрыть через данную настройку.

После всех выполненных настроек нажмите кнопку .

Если требуется отменить изменения нажмите кнопку .

После добавления/изменения настроек набора закройте существующую вкладку с этим набором в главном окне задачи (если есть) и выберите набор в списке «источник данных».

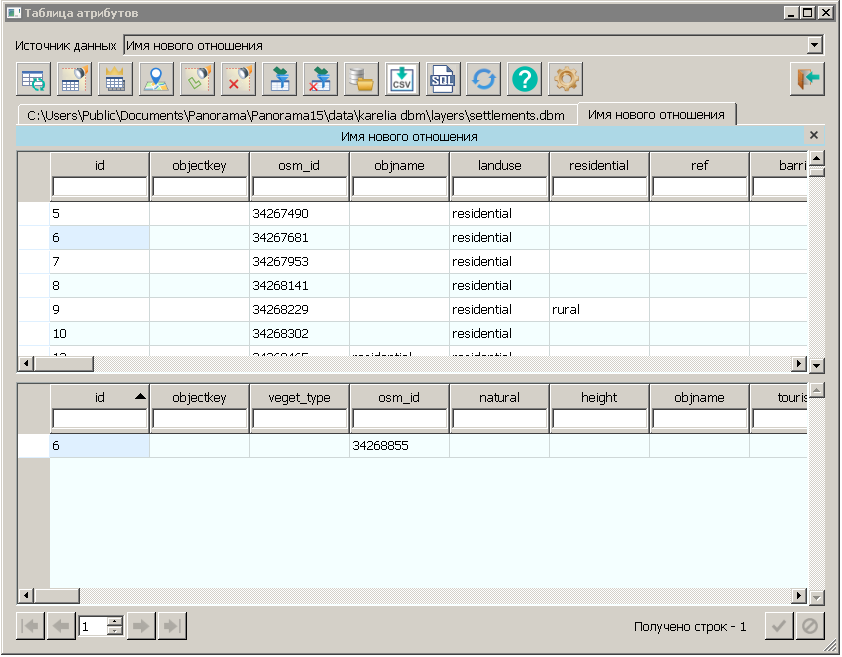

При нажатии на любую строку мастер-таблицы (верхней) строки подчиненной (нижней) таблицы автоматически фильтруются с учетом совпадений по настроенным полям.
