Построение инженерно-геологических колонок

Печать Предыдущая страница Стартовая страница Следующая страница

21508 Данный режим предназначен для ввода параметров формирования инженерно-геологических колонок. Условия выполнения: на рабочую карту должны быть нанесены скважины (точки изысканий) и по ним заполнены данные о структуре геологических напластований. Результатом работы режимы является пользовательская карта, содержащая чертеж инженерно-геологической колонки.

Можно сформировать чертеж для одной скважины или поместить на одну пользовательскую карту несколько инженерно-геологических колонок.

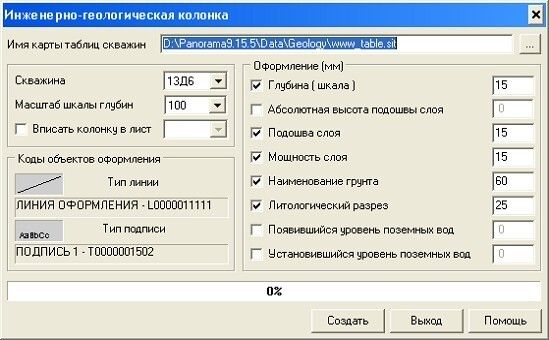

В диалоге режима необходимо указать параметры построения чертежа:

- задать имя карты чертежа инженерно-геологической колонки;

- ввести масштаб шкалы глубин (масштаб по вертикальной оси чертежа);

- указать коды объектов оформления;

- ввести состав и размещение объектов оформления.



_bm3676



По окончании создания откройте карту, содержащую чертеж инженерно-геологической колонки, стандартными средствами ГИС Панорама.

Порядок выполнения задачи:

- выделить на карте точечные объекты - скважины, для которых необходимо построить чертеж инженерно-геологической колонки;

- выбрать режим «Построение инженерно-геологических колонок»;

- указать параметры формирования чертежа;

- открыть карту, содержащую чертеж инженерно-геологических колонок;

- при необходимости внести изменения на чертеже средствами редактора карты.
