Построение инженерно-геологических разрезов в виде схемы

 Печать Предыдущая страница Стартовая страница Следующая страница

21511 Данный режим обеспечивает создание чертежа схемы инженерно-геологического разреза в виде пользовательской карты. Условия выполнения: на рабочую карту должны быть нанесены скважины с данными о структуре геологических напластований и линейный объект, описывающий прохождение геологического разреза. Результатом работы режима является пользовательская карта, содержащая схематичный чертеж инженерно-геологического разреза.



Порядок выполнения задачи:

1. Создайте линейный объект «Геологический разрез» средствами редактора карты.

2. При оцифровке линии разреза используйте вспомогательные режимы:

• «K» — захват чужой точки;

• «I» — копия точки выбранного объекта.

3. Выберите на панели кнопок режим Построение инженерно-геологических разрезов в виде схемы.

4. Укажите на карте линейный объект «Геологический разрез».

5. Введите параметры построения разреза в диалоговом окне Создание схемы разреза.

6. Откройте карту, содержащую чертеж схемы разреза.

7. При необходимости выполните редактирование схемы разреза средствами редактора карты.



clip0004

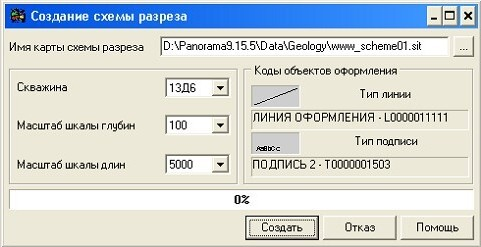

В диалоговом окне режима необходимо указать следующие параметры построения чертежа:

1. Задайте имя карты чертежа схемы инженерно-геологического разреза.

2. Введите масштаб шкалы глубин (масштаб по вертикальной оси чертежа).

3. Введите масштаб шкалы длин (масштаб по горизонтальной оси чертежа).

4. Укажите коды объектов оформления.



Полученный чертеж инженерно-геологического разреза является схематичным. Фактически это набор инженерно-геологических колонок, растянутых по всей длине разреза с учетом местоположения скважин. Данная схема является исходной информацией для формирования инженерно-геологического разреза. Редактирование схемы (сшивка объектов, интерполяция метрики и прочее) выполняется средствами редактора карты.

Для улучшения наглядности схемы и облегчения её редактирования можно использовать модели рельефа. При наличии открытой модели рельефа (матрица высот, матрица слоёв, TIN-модель, облако точек) создание схемы выполняется с учётом высот рельефа. Линия поверхности земли и слои скважин наносятся на схему в соответствии с высотами, запрошенными по линии геологического разреза с заданным шагом. При отсутствии модели рельефа слои скважин наносятся на схему объектами прямоугольной формы.
