Вылет без наведения по линии пути

Печать Предыдущая страница Стартовая страница Следующая страница

Создание схемы и заполнение параметров активируется кнопкой pbtnSidLine на форме проектирования маршрута вылета. Схема строится в соответствии с пунктом 3.2.4.1 документа Doc 8168 с единственным параметром — Отклонение линии пути.



3

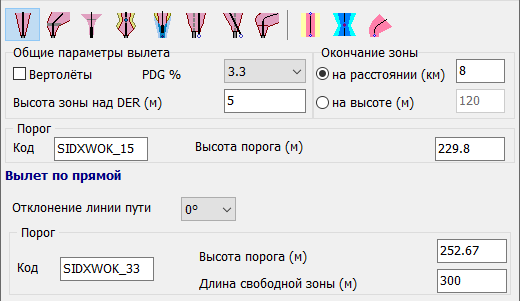

Параметры вылета по прямой без наведения по линии пути

Построение схемы

Начало маршрута вылета начинается над порогом. Маршрут строится на заданное расстояние или относительную высоту, заданную в поле Окончание зоны. При отклонении пути маршрут строится с поворотом на заданный угол. Знак угла соответствует знаку азимута. Высота маршрута над порогом равна 5 метров, высота в конце маршрута рассчитывается в соответствии с заданным градиентом в поле PDG%.

Зона начинается у DER и имеет первоначальную ширину 300 метров, для вертолётов — 90 метров. Она располагается симметрично относительно осевой линии ВПП с расхождением под углом 15°с каждой стороны продолжения осевой линии ВПП.



sidDirV1img1

Расчёт схемы вылета по прямой без наведения и корректировки пути



При отклонении линии пути зона расширяется до заданного расстояния, соответствующего относительной высоте 120 метров (для вертолётов — на 90 метров) под углом, равным отклонению лини пути плюс 15°, а в сторону, обратную отклонению, — на 15°. После точки «120 метров», сторона, обратная отклонению, расширяется на угол 15° минус значение отклонения.





sidDirV1img2

Расчёт схемы вылета по прямой без наведения с корректировкой пути



Зона заканчивается в конце маршрута на расстоянии заданном в поле Окончание зоны. Ошибки при вводе параметров отсутствуют в шаблоне.



sidDirV1view1

sidDirV1view2

Схемы вылета по прямой без наведения по линии пути
