Экспорт препятствий в файл Excel |
![]() ![]() ![]() ![]() |
Экспорт препятствий аэродрома выполняется во второй закладке формы экспорта информации. Экспорт препятствий аэродрома осуществляется при наличии установленной программы «Microsoft Excel» (MS Excel) и препятствий, связанных с аэродромом. Связь препятствий и аэродрома осуществляется автоматически при импорте или при ручном редактировании. Импорт описан в разделе Импорт препятствий из файла Excel, ручное редактирование выполняется в задаче «комплекс подготовки данных АНИ» и подробно описан в документе «Руководство оператора». Отчёт формируется в новый файл MS Excel в который экспортируются: - наименования препятствия; - положение препятствия; - абсолютную высоту наивысшей точки препятствия; - высоту объекта (при необходимости). По умолчанию, координаты экспортируются в формате «градусы, минуты, секунды, полушарие» в системе координат ПЗ 90.02. Закладка экспорта препятствий отображена ни рисунке ниже. Поле «Формат координат» – служит для возможности выбора одного из 4-х представлений координат. Поле «Добавить в лист» служит для включения заголовка таблицы и экспорта высоты объекта. В правой части, поле «СК» которое служит для выбора системы координат. Допускается экспорт в двух системах координат, -«ПЗ 90.02» и «WGS-84».
Диалог экспорта препятствий в формат XLS:
Ниже, фильтр препятствий аэродрома. По умолчанию отображаются все связанные с аэродромом препятствия. Фильтр служит для отбора определённого набора объектов по наименованию и коду для экспорта. На рисунке выше, показан пример отбора препятствий с названиями, которые начинаются на «Ма». Экспорт выполняется при нажатии на кнопку «Отчёт». Предлагается вбор места для сохранения файла. Экспорт, заканчивается сообщением об окончании работы и количестве препятствий который экспортированы (см. рисунок ниже).
Сообщение о создании отчёта по аэродрому
Экспорт препятствий из базы данных в таблицу MS Excel выполняется в соответствующей закладке. Данные формируются на листе «препятствия» см. рисунок выше. В закладке выполняется настройка системы координат, состава информации и набора препятствий которые экспортируются на лист. Поле «Формат координат» служит для установки формата позиций широты и долготы. Поле «добавить в лист» содержит флажки «заголовок» и «высоту препятствий», который позволяют добавлять заголовок таблицы и относительные высоты объектов. Пол «СК» служит для указания системы координат. Если система будет отлична от WGS84 она будет пересчитана ГИС Панорамой. Фильтр «Препятствия аэродрома» – позволяется отобрать определённые объекты на аэродроме по названию и коду. В нижней части формы таблица препятствий аэродрома которые будут экспортированы в отчёт. В результате экспорта в результирующий файл наполняется содержимым отображённым на рисунке ниже.

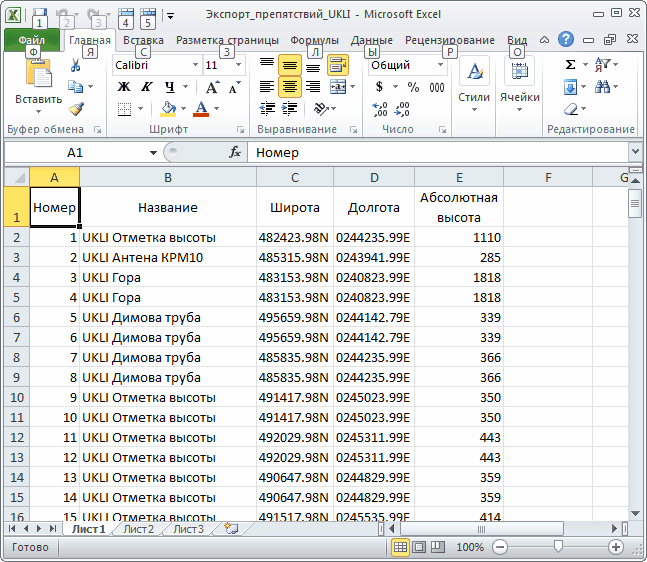

Результат экспорта препятствий в формат «Excel» |
