Вывод светотехнического оборудования

Выводу информации светотехнического оборудования аэропорта должен предшествовать процесс наполнения информации согласно разделу «Ведение базы светотехники ВПП».

Форма вывода информации показана на следующем рисунке и условно делится на три части:

Рабочая карта — верхняя часть формы предназначена для выбора карты на базе аэронавигационного классификатора. По умолчанию вывод осуществляется на карту категории «Аэродромы».

Центральная основная часть формы.

Слева дан перечень аэропортов с фильтром по наименованию и коду.

С правой стороны расположен список всех светотехнических систем аэропорта с указанием типа и наименования объекта, для которого создана система.

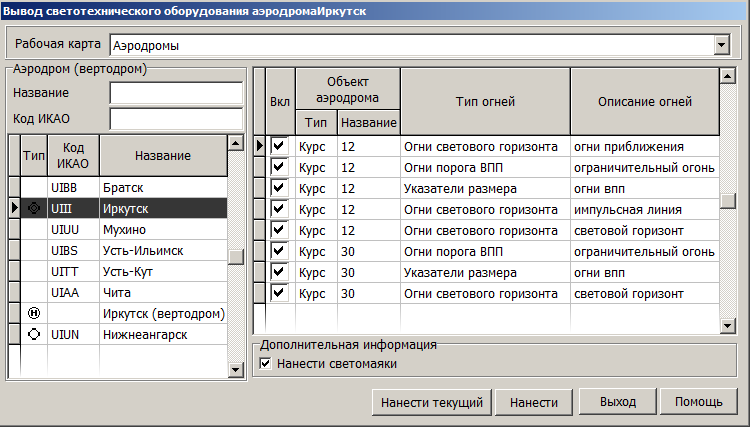

Форма вывода светотехнического оборудования аэродрома

Нижняя панель содержит следующие кнопки:

«Нанести текущий» — наносит на карту текущую информацию.

«Нанести» — наносит на карту информацию согласно фильтру.

«Выйти» — возврат к панели. Форма закрывается.

«Помощь» — вызов справки.

Светотехнические системы могут включаться или исключатся из обработки флагами «вкл». Кликом правой кнопки на окно вызывается меню.

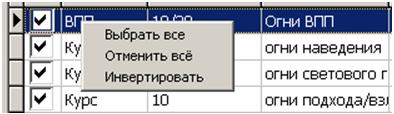

Выпадающее меню светотехнических систем

«Выбрать всё» — выбирает все элементы.

«Отменить все» — очищает все флаги.

«Инвертировать» — заменяет установленные флаги на неустановленные и наоборот.

Ниже расположена панель «Дополнительная информация» с флагом нанесения светомаяков. Флаг регулирует нанесение аэродромных светотехнических маяков на карту.
