Вывод инфраструктуры аэропорта

Выводу информации по инфраструктуре аэропорта должен предшествовать процесс наполнения элементов наземной инфраструктуры аэропорта.

Форма вывода информации показана на рисунке ниже и условно разделяется на три части.

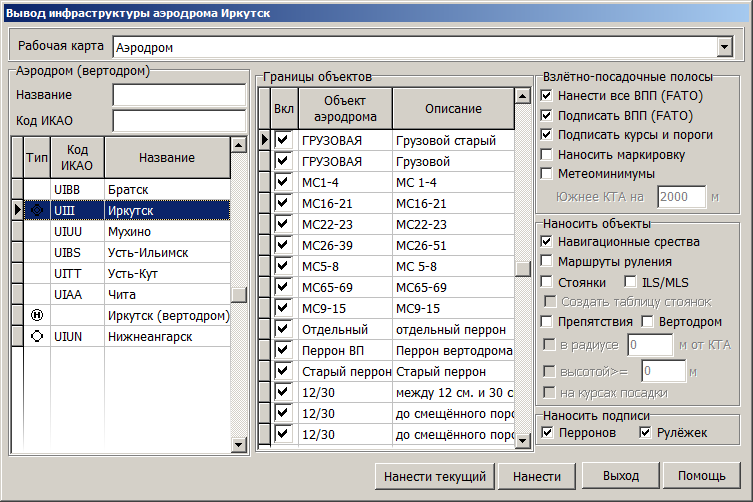

Форма вывода инфраструктуры аэропорта

Рабочая карта — предназначена для выбора карты на базе аэронавигационного классификатора. По умолчанию вывод осуществляется на карту категории «Аэродромы».

Левая часть формы содержит перечень аэродромов с фильтром по наименованию и коду.

Центральная часть формы содержит границы всех объектов аэродрома. Границы отображают реальную конфигурацию аэродрома и наносятся на различные карты аэродрома.

Границы могут включаться или исключатся из обработки  флагами «вкл». Кликом правой кнопки на окно вызывается меню.

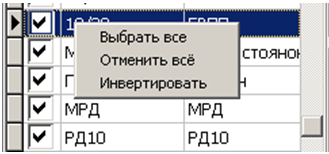

Выпадающее меню пометки границ объектов

«Выбрать всё» — выбирает все границы аэропорта.

«Отменить все» — очищает все флаги.

«Инвертировать» — заменяет установленные флаги на неустановленные и наоборот.

Нанесение границ объектов аэропорта не обязательно при создании карт препятствий классов «А» и «В» или нанесении маршрутов наземного аэродромного движения на готовую карту.

Правая сторона формы — область настройки фильтра вывода информации об инфраструктуре. Флаги сигнализируют о включении или выключении того или иного элемента в формируемую карту.

Верхняя часть регулирует процесс вывода информации о взлётно—посадочных полосах аэропорта.

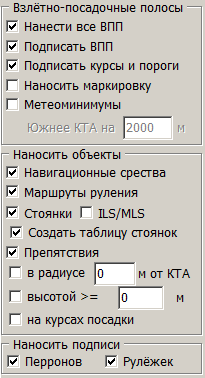

Настройка состава карты

«Нанести все ВПП» — позволяет регулировать процесс нанесение знака взлётно—посадочной полосы.

«Подписать ВПП» — регулировка нанесения подписи материала и длин ВПП

«Подписать курсы и пороги» — регулировка создания значков курсов, координат и высот порогов ВПП.

«Наносить маркировку» — регулировка нанесения маркировки элементов поверхности аэродрома.

«Метеоминимумы» — регулирует создание таблицы метеорологических минимумов аэропорта. Таблица метеоминимумов создаётся на указанном расстоянии южнее КТА.

В случае, если вывод таблицы метеорологических минимумов выполняется без создания карт препятствий типа «А», таблица будет размещена на расстоянии, указанном в поле «южнее КТА на», на юг от КТА.

Центральная часть регулирует процесс нанесения различных объектов инфраструктуры аэропорта.

«Навигационные средства» — радиотехнические средства аэропорта (VOR, DME, РСБН), у которых указан текущий аэродром в качестве аэродрома дислокации.

«ILS/MLS» — регулировка вывода элементов инструментальных и радиолокационных систем посадки. На карту наносятся следующие элементы:

—   курсовые и глиссадные маячки систем посадочно—радиомаячных групп и инструментальных систем посадки;

—   позиция посадочного радиолокатора радиолокационных систем.

«Стоянки» — регулировка нанесения стоянок и перронов. При установке флага «Стоянки» активируется поле «создать таблицу стоянок», которое позволяет наносить на карту наименования стоянок и координаты в виде таблицы. Таблица создаётся восточней карты аэропорта.

«Маршруты руления» — регулировка нанесения маршрутов наземного аэродромного движения при подготовке одноименной карты.

«Препятствия» — регулировка нанесения аэродромных и курсовых препятствий. Препятствия наносятся на все виды карт аэродрома.

«в радиусе» — ограничение вывода препятствий заданным радиусом от КТА. Используется для нанесения основных препятствий на карты аэродрома в радиусе дислокации основных сооружений. Основное применения фильтра — формирование карты препятствий класса «В» для определения секторов МБВ.

«высотой >=» ограничение вывода препятствий по высоте объекта. Препятствия фильтруются по собственной высоте, а не абсолютной высоте.

«на курсах посадки» — регулировка нанесения курсовых препятствий. Используется для анализа ОСА/ОСН, карт подхода, выхода и посадки. Основное применение — формирование карт препятствий класса А.

Фильтр подписей содержит поля:

«Рулёжных дорожек» — нанесение подписей рулёжной дорожки. Наносится в центральную точку метрики.

«Перронов» — подпись перронов и мест стоянок.

«Нанести текущий» — наносит на карту текущую информацию.

«Нанести» — наносит на карту информацию согласно фильтру.

«Выйти» — возврат к панели.

«Помощь» — вызов справки.

Результатом нанесения инфраструктуры на карту может быть карта аэродрома, карта наземного аэродромного движения и место стоянок или карта препятствий класса А или В.
