Ведение базы высот пролёта препятствий ОСА/ОСН

Интерфейс предназначен для ведения базы относительных и абсолютных высот пролета препятствий на курсах посадки аэродрома.

Согласно Doc 9732 «Словарь по международной гражданской авиации» страница 1-39, минимaльнaя aбсoлютнaя высoтa или минимaльнaя oтнoситeльнaя высoтa нaд прeвышeниeм сooтвeтствующeгo пoрoгa BПП или в сooтвeтствующих случaях нaд прeвышeниeм aэрoдрoмa, испoльзуeмая для обеспечения соблюдения соответствующих критериев пролёта препятствий.

Информация рассчитывается на основании карты препятствий класса А и заносится вручную для каждого маршрута посадки.

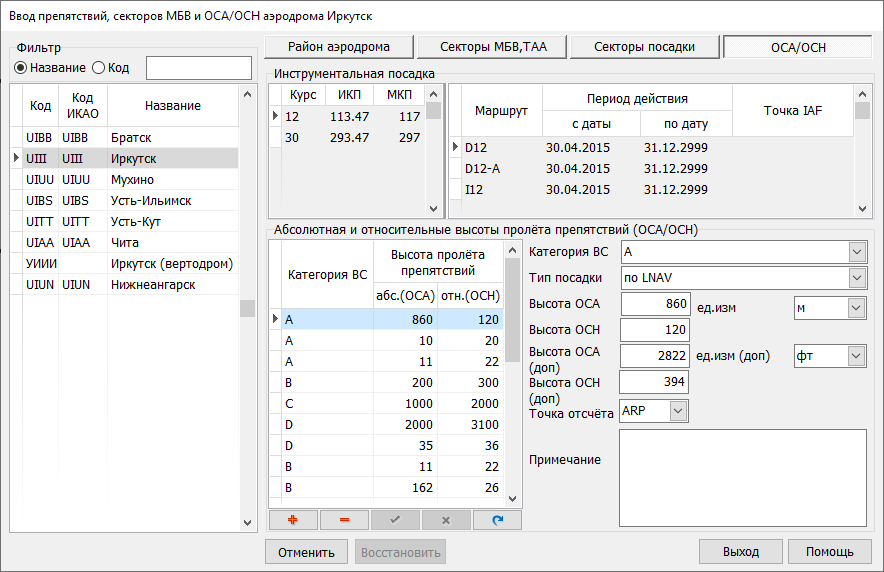

Форма ввода абсолютной/относительной высоты пролета препятствий (ОСА/Н):

Форма ввода минимально безопасных высот условно разделяется на две части.

Верхняя часть закладки содержит связанные списки курсов ВПП и маршрутов посадки на выбранные курсы. Эта часть формы не редактируема.

Нижняя часть закладки содержит перечень минимально безопасных высот пролёта препятствий для различных категорий воздушных судов. Ниже элементы управления списком ОСА/ОСН для конкретного маршрута посадки. Правая часть закладки содержит характеристики высот ОСА/ОСН для конкретной категории воздушных судов на конкретном маршруте посадки. Информация выводится в карты посадки в виде таблицы.

Поле «Категория ВС» - позволяет выбрать категорию (категории) воздушного судна, для которого вводится значения высот.

«Тип посадки» - тип конечного этапа захода на посадку.

«Высота ОСА» и «Высота ОСН» - абсолютная и относительная высоты пролёта препятствий на конечном этапе маршрута посадки.

«Высота ОСА (доп)» и «Высота ОСН (доп)» - дополнительные поля для ввода значений абсолютной и относительной высот пролёта препятствий для ведения базы данных в двух системах измерения (метры и футы).

«Точка отсчёта» - базовая точка, относительно которой считается относительная высота пролёта препятствий. Как правило, это порог ВПП. При отсутствии информации о координатах и превышении порога в качестве базовой высоты используется контрольная точка аэродрома.

«Примечание» - краткая описательная информация.
