Ведение базы светотехники курсов ВПП

Информация, которая вносится в базу данных, должна соответствовать требованиям документа Doc 9157 Руководство по проектированию аэродромов. Часть 4. «Визуальные средства» и Часть 5. «Электрические системы».

Вкладка служит для ведения базы светотехнического оборудования курсов посадки взлетно—посадочных полос аэродрома.

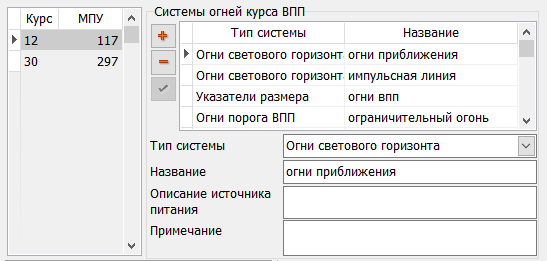

Верхняя часть формы разделяется на перечень курсов посадки и окно ведения базы системы огней ВПП. Перечень курсов посадки не редактируемый и содержит номер курса и магнитный путевой угол посадки.

Ввод светотехнического оборудования курсов посадки ВПП

«Тип системы» — типы системы огней курса посадки.

«Название» — условное текстовое наименование.

«Описание источника питания» — краткое описание точки подключения и источников аварийного питания.

«Примечание» — текстовые примечания для конкретной системы.

Ввод групп огней светотехнической системы для курсов посадки

Нижняя часть формы делится на две закладки.

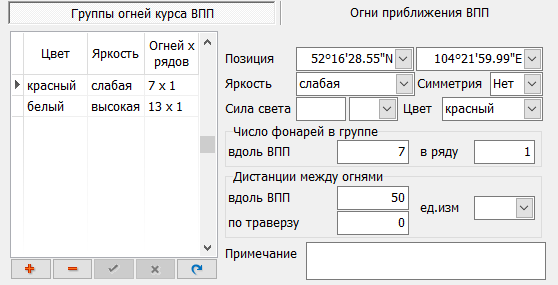

Вкладка «Группа огней курса ВПП»

Группа огней для курса ВПП вводится аналогично группам огней для ВПП. С левой стороны размещена таблица для создания перечня групп, с правой стороны — параметры группы.

«Позиция» — начальная позиция группы огней.

«Яркость фонарей» — код интенсивности свечения группы огней.

«Симметрия» — флаг симметричности огней вдоль оси посадочного курса.

«Цвет фонаря» — цвет свечения фонаря.

«Сила света» — сила света огней.

Вкладка «Число фонарей в группе» содержит следующие поля:

­—  «по курсу» — число фонарей в группе вдоль оси посадочного курса;

­­—  «в одном ряду» — число фонарей в пределах одного ряда.

Вкладка «Дистанции между огнями» содержит следующие поля:

­­—  «вдоль ВПП» — расстояние между огнями вдоль оси посадочного курса;

­­—  «между огнями» — расстояние между двумя соседними фонарями в ряду.

Примечание. Осью посадочного курса считается линия, направленная от порога в сторону, противоположную центру ВПП. Светотехническое оборудование курсов размещается между порогом взлетно—посадочной полосы и ближним приводом вдоль продолжения оси ВПП. Фонари в группах направлены в сторону, противоположную направлению посадки.
