Ведение базы вертодромов |
|
|
Интерфейс раздела предназначен для ведения базы вертодромов, вертолётных и посадочных площадок аэродрома, посадочных площадок для беспилотных воздушных судов.

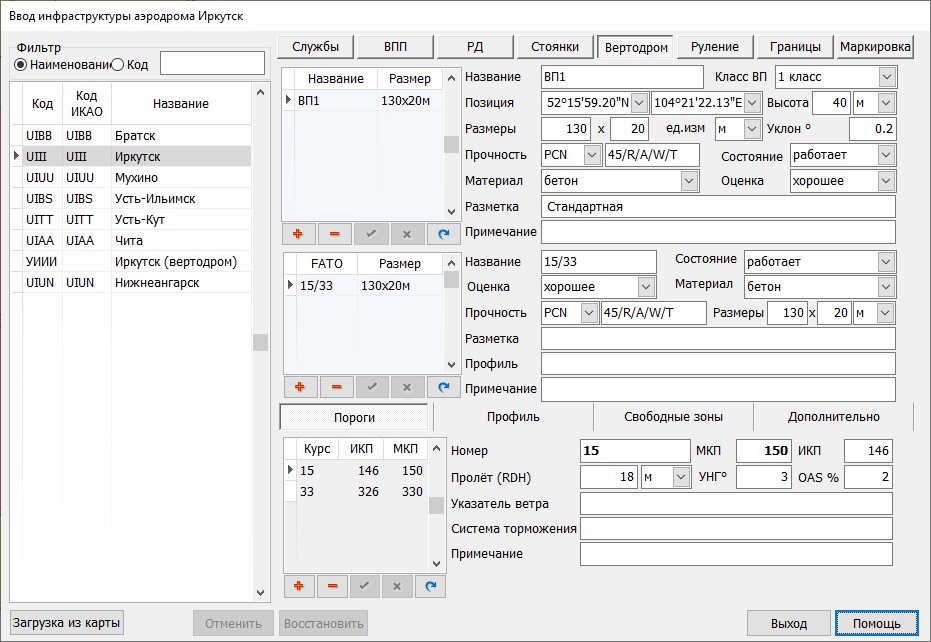

Раздел ведения базы вертодромов
Информация раздела должна заполняться в соответствии с требованиями, указанными в Приказе от 21.04. 2025 г. № 140 "Об утверждении Федеральных авиационных правил "Требования к посадочным площадкам, предназначенным для взлета, посадки, руления и стоянки гражданских воздушных судов". Верхняя часть предназначена для создания вертодрома, вертолётной или посадочной площадки (Touchdown & Lift—OFF area , далее TLOF) и заполнения основными характеристиками: названием, классом вертолётной площадки, координатой центра с указанием высоты, размерами и средним углом наклона, прочностью, состоянием, материалом покрытия и его оценкой. Ниже следует краткое описание разметки и примечание к вертодрому. Характеристики вертодрома являются описательными и выводятся на карту в семантику точечного объекта — центра вертодрома. Средняя часть окна предназначена для создания полос посадки (Final Approach and Take—Off Areas, далее FATO) на вертодроме в случаях, когда они используются. Полосы посадки имеют те же характеристики, что и взлётно—посадочных полосы аэродрома: название (как правило, состоящее из обозначений порогов, разделенных косой чертой), состояние, материал покрытия, прочность, оценку, размеры посадочного покрытия. Далее следует описание разметки, профиля и примечание. Нижняя часть окна активна при наличии хотя бы одного курса подлёта к полосе посадки и состоит из трёх закладок — «Пороги» «Профиль» и «Свободные зоны».
Вкладка Пороги Предназначается для ведения базы порогов полос посадки (FATO). Для каждой FATO вне зависимости от использования создаётся два порога — основной и обратный. Смещённые пороги могут создаваться в порядке следования от курса с младшим номером.

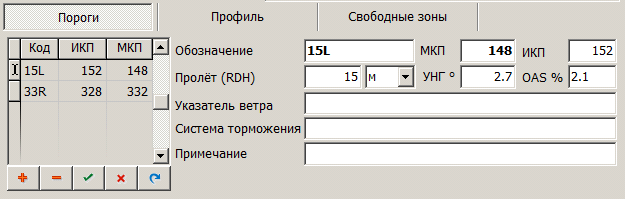

Ведение базы порогов FATO
В левой части вкладки размещена таблица порогов для текущей FATO с навигатором, позволяющим добавлять, удалять и редактировать записи. Правая часть вкладки содержит поля: «Обозначение» — обозначение порога; «ИКП» и «МКП» — истинный и магнитный курс посадки. Истинный и магнитный курсы являются обязательными параметрами. «Угол наклона глиссады» — минимальный угол наклона глиссады в градусах. «Уклон поверхности OAS» — уклон поверхности оценки препятствий на посадочном курсе. «Превышение порога» — превышение порога относительно среднего уровня моря. «Пролёт порога (RDH)» — высота пролёта над порогом при посадке. Ниже размещаются поля для ввода текстового описания указателей ветра, системы торможения и примечание.
Вкладка Профиль Предназначается для ведения базы профиля полос посадки (FATO). Профиль строится от младшего порога к старшему порогу. Каждая точка профиля помечается высотой и длиной участка до следующей точки. Последняя точка цепочки имеет нулевую длину.

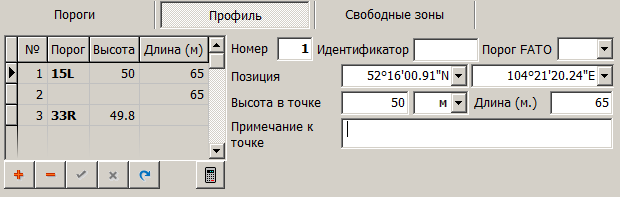

Ведение профиля полосы посадки FATO В левой части вкладки — таблица точек профиля, которая управляется кнопками навигатора, расположенного ниже. Справа от таблицы расположены поля для заполнения характеристики текущей точки профиля. «Номер» — последовательный номер в цепочке. При смене номера точка автоматически сместится в соответствующую позицию в таблице слева. «Идентификатор» — условный текстовый идентификатор точки профиля. Точка профиля ВПП может использоваться в качестве опорной точки для других объектов аэронавигации. «Порог FATO» — идентификатор порога в пределах текущей FATO. При построении профиля точки порогов включаются в обязательном порядке. «Позиция» — координата точки профиля, справа указывается длина в метрах до следующей точки профиля. «Высота в точке» — абсолютная высота. Профиль может загружаться с линейного объекта карты вместе с высотами, указанными в координатах. Нажатие на кнопку «Загрузка из карты» позволяет выбрать линейный объект на карте, метрика которого заменяет текущую метрику или создаёт новую. Первой точкой профиля считается первая точка метрики объекта. С помощью кнопки Загрузка координат
Вкладка Свободные зоны Предназначается для ведения базы зон свободных от препятствий для полос посадки (FATO). На полосе посадки (как и на ВПП) могут устанавливаться одна или более концевых зон безопасности на каждом пороге, боковые зоны и зоны свободные от препятствий. На рисунке показана Вкладка ввода свободных зон. В левой части закладки расположена таблица со списком свободных зон аэродрома за исключением свободных зон ВПП. Таблица не связана с FATO и заполняется для всех вертодромов в пределах текущего аэродрома.

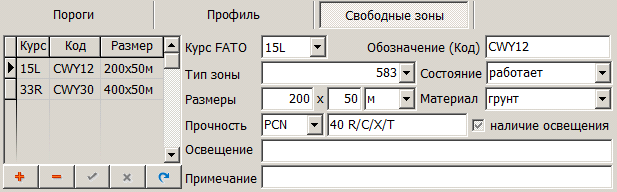

Ведение базы зон свободных от препятствий полос посадки FATO В правой части закладки заполняется курс, для которого устанавливается принадлежность зоны, буквенное обозначение, тип зоны и её размеры, материал покрытия, прочность и состояние. Наличие освещения устанавливается с помощью флага «наличие освещения».ниже расположены поля для ввода описания освещения и примечание.
Вкладка Дополнительно Предназначается для ведения базы зон безопасности. В левой части вкладки — таблица зон безопасности, которая управляется кнопками навигатора, расположенного ниже. Справа от таблицы расположены поля для заполнения дополнительной информации о зоне безопасности: «Код», «Материал», «Размеры», «Длина полосы свободной от препятствий», «Располагаемая дистанция взлета (РДВ)», «Располагаемая посадочная дистанция (РДП)».

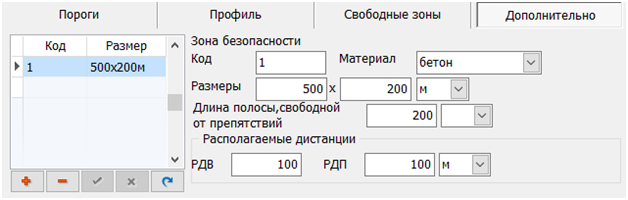

Ведение базы зон безопасности |
производится расчет координаты профиля. Для расчёта координаты необходимо ввести истинный или магнитный путевой угол FATO и координату первого порога. Расчёт координат осуществляется относительно базового порога и расстояний.
