Экспорт элементов ВП в AIXM

Диалог экспорта элементов структуры ВП вызывается кнопкой на верхней части формы. Настройка состава экспортируемых элементов воздушного пространства выполняется в фильтре расположенном в центральной части формы.

Поле Действуют — служит для фильтра элементов воздушного пространства по дате.

Поле Тип элемента служит для отбора элемента воздушного пространства  по типу. Сброс выполняется выбором пункта «=ВСЕ=». Экспортируются только те типы элеменов воздушного пространства, которые вводятся посредством комплекса АНИ в форме ввода элементов ВП.

Перечень экспортируемых типов ВП:

— Районы полётной информации (РПИ);

— Диспетчерские районы (СТА);

— Терминальные диспетчерские зоны (ТМА);

— Диспетчерские районы (CTR);

— Аэродромные информационные  районы (ADIZ);

— Неконтролируемое воздушное пространство (FIZ);

— Тренировочная зона   (T—зона);

— Запретная зона (P—зона);

— Зона ограничения полётов (R—зона);

— Опасная зона (D—зона );

— Временно выделенное воздушное пространство (TSA).

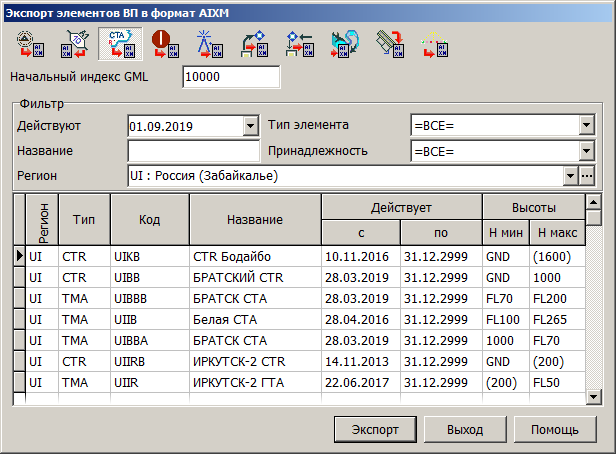

Форма экспорта элементов ВП в AIXM

Поле Название служит для отбора набора по названию, в котором встречается заданный текст.

Поле Принадлежность к ВП — служит для отбора элементов воздушного пространства по принадлежности к воздушному пространству. Сброс выполняется выбором пункта «=ВСЕ=».

Поле Регион служит для отбора элементов воздушного пространства по принадлежности к региону ИКАО.

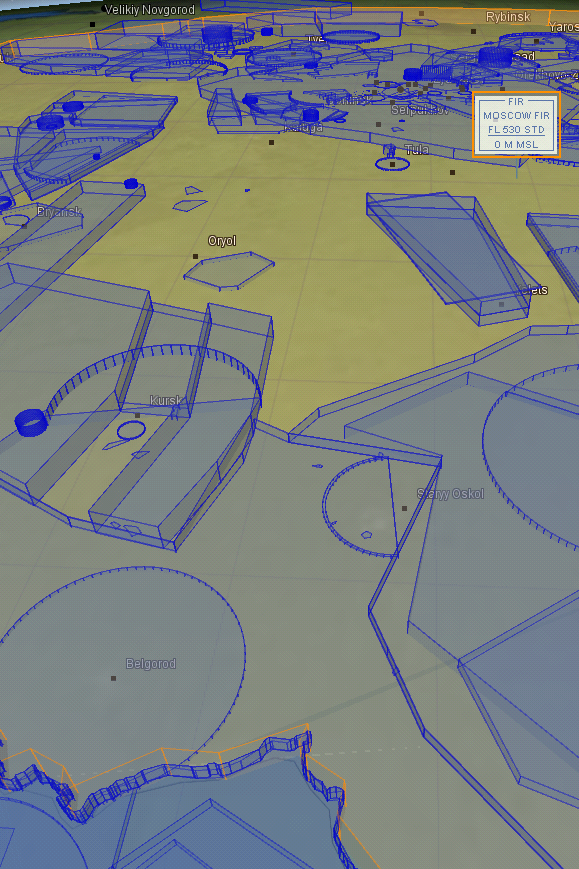

В центральной части отображается список элементов воздушного пространства, которые будут экспортироваться. Элементы воздушного пространства экспортируются с высотной составляющей и отображаются в просмотровщиках и редакторах в виде трёхмерных объектов.

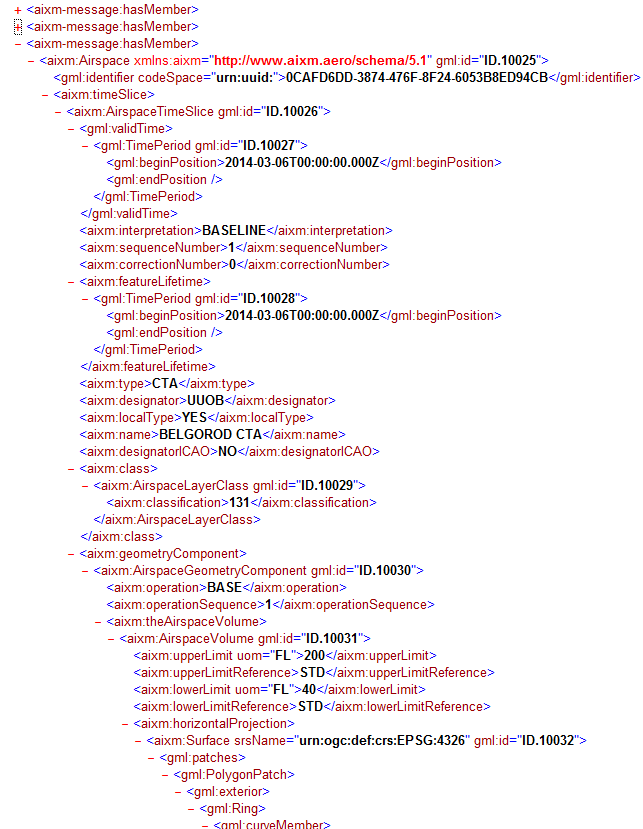

Результат экспорта элементов структуры ВП в формат AIXM

Результатом экспорта элементов воздушного пространства в обменный формат AIXM является файл формата xml содержащий тег aixm:Airspace.
