Экспорт маршрутов  в AIXM

Диалог экспорта маршрутов вызывается кнопкой на верхней части формы. Настройка состава экспортируемых маршрутов выполняется в фильтре расположенном в центральной части формы.

Поле «Действующие на» служит для включения фильтра маршрутов по дате.

Поле «Код маршрута» - служит для отбора по названию. В выборку попадают все маршруты, в названии которых содержится фраза в поле.

Поле «Принадлежность к ВП» – служит для отбора маршрутов по принадлежности к воздушному пространству, разделённому по высоте. Экспортируются все участки маршрута, у которого хотя бы один сегмент попадает в условие принадлежности по воздушному пространству. Сброс выполняется выбором пункта «=ВСЕ=».

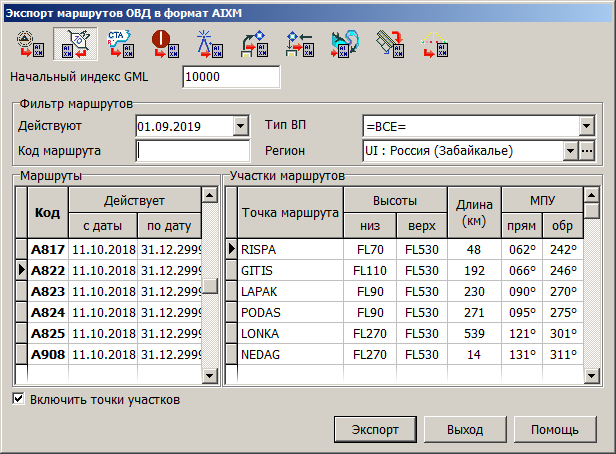

Форма экспорта маршрутов в AIXM:

Поле «Регион» служит для отбора маршрутов по региону ИКАО. Маршрут считается принадлежащий к региону, если его пересекает хотя бы один сегмент. При ограничении экспорта регионом в результирующий файл попадают только те участки маршрута, которые принадлежат выбранному региону.

В нижней части формы находится флаг «Экспортировать точки участков». Установка флага позволяет экспортировать в общий файл маршрутную часть вместе с точками, которые используются в этом маршруте. Общие точки, через которые проходят несколько маршрутов экспортируются один раз.

В центральной части отображается список маршрутов, которые будут экспортироваться. С правой стороны список участков по каждому маршруту. Участки маршрута отображаются для контроля работы фильтров.

Результатом экспорта маршрутов в обменный формат AIXM является файл формата xml содержащий теги aixm:Route, aixm:RouteSegment, а при установленном флаге «Экспортировать точки участков» теги основных точек aixm:DesignatedPoint, aixm:DME, aixm:Navaid, aixm:NDB, aixm:VOR, aixm:TACAN, aixm:MarkerBeacon.

Результат экспорта маршрутов в формат AIXM:
