Нарезка и оформление выделенных фрагментов

Процедура предназначена для автоматической подготовки к печати комплекта оформленных в соответствии с принятыми условными знаками фрагментов карты.

Перед выполнением процедуры на карте следует выделить площадные или замкнутые линейные объекты карты, которые будут использованы в качестве рамок формируемых и оформляемых фрагментов.

В процессе выполнения процедуры по указанному в главном диалоге пути создается папка, в которую помещается результат – комплект папок с нарезанными фрагментами. Имена папкам, в которые будут помещены нарезанные фрагменты, присваиваются в соответствии названием из семантики с кодом 9 выделенного объекта, при отсутствии названия – по номенклатуре листа, на котором расположен объект. В случае повторения названия к имени добавляется постфикс с номером повторения, напр. «Рамка1(2)».

Оформление фрагмента осуществляется принятыми для масштаба оформляемой карты стандартными условными знаками топографических карт в соответствии с образцами оформления номенклатурных листов топографических карт.

Карта оформления имеет название «bordframe.sitx» и помещается в папку «Frame», создаваемую в папке, где расположен оформляемый фрагмент. Карта оформления создается по классификатору исходной карты, однако все элементы оформления создаются в виде графических объектов. Поэтому их можно без искажений перенести на карту, созданную по любому классификатору. Рамка оформляемого фрагмента может иметь любую форму и содержать произвольное количество точек (вершин).

В процессе выполнения процедуры в формируемый фрагмент помещаются объекты из всех карт, добавленных в документ. Для этого они должны быть созданы по одному классификатору. Обработка конкретных карт может быть отключена.

Имя классификатора, по которому создана карта, прибавляется к имени самой карты при формировании списка. На момент старта процедуры, в открытый документ могут быть добавлены карты с разными классификаторами. В такой ситуации процедура выполняться не будет. Для выполнения процедуры следует исключить из обработки ненужные карты.

В отличие от процедуры формирования зарамочного оформления, входящей в состав комплекса подготовки к изданию, поворот оформляемого фрагмента не выполняется, оформление формируется «на месте».

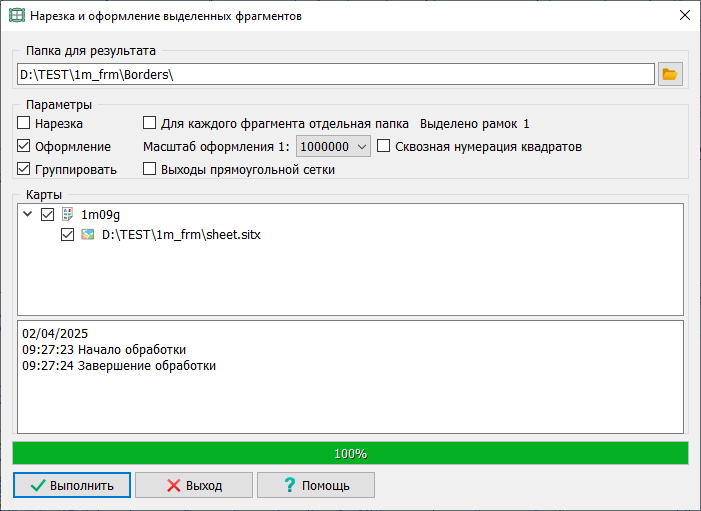

В процессе подготовки к выполнению можно настроить следующие дополнительные параметры:

Только оформление

Если включить эту опцию, будет выполнено оформление выделенных фрагментов, но нарезка фрагментов выполняться не будет.

Если выбрана эта опция, то по завершении процедуры сформированные карты оформлений автоматически добавляются к открытой карте.

Без прямоугольной сетки

Если включить эту опцию, элементы прямоугольной сетки (выходы и подписи линий) формироваться не будут.

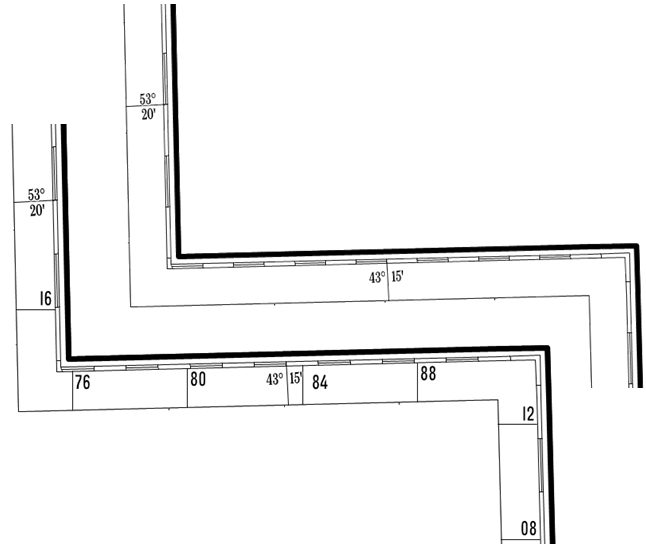

Образец оформления фрагмента масштаба 1:200 00 с прямоугольной сеткой и без нее

Сквозная нумерация квадратов

При оформлении фрагментов масштабов 1:500 000 и 1:1 000 000, содержащих несколько исходных номенклатурных листов, нумерацию квадратов можно выполнить или в пределах исходных номенклатурных листов (за «6» будет следовать «1», а за «Г» - «А») или в пределах сплошной нумерации от границ фрагмента (за «6» будет следовать «7», а за «Г» - «Д»).

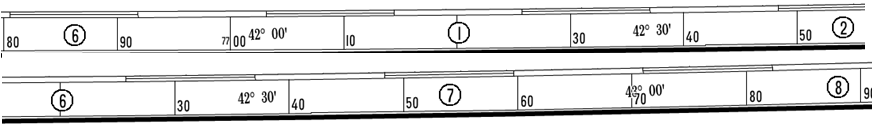

Образец оформления фрагмента масштаба 1:500 00 со сквозной нумерацией и без нее.

Группировать

Если включить эту опцию, отдельные объекты, относящиеся к одному элементу оформления (все линии выходов прямоугольной сетки, геодезической сетки точки геодезической рамки крупных масштабов), будут сгруппированы в один объект с подобъектами. Если опцию отключить, все отдельные штрихи будут сформированы самостоятельными объектами.
