Вырезание объектов по спискам

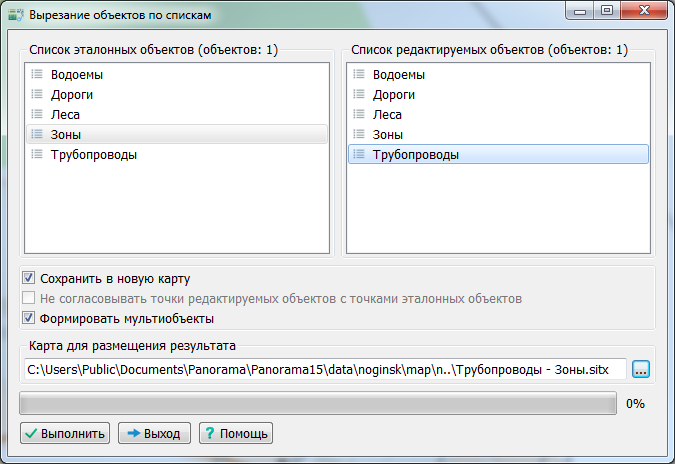

Режим основан на использовании Списков объектов. После активизации режима оператору предлагается указать, какой из ранее созданных списков следует использовать в качестве эталонного, а какой — в качестве редактируемого.

Эталонный список должен содержать площадные объекты, контура которых будут использованы для редактирования объектов редактируемого списка. Объекты из эталонного списка не редактируются, кроме случая, когда производится вставка в эталонный объект точек пересечения с редактируемым объектом. Обработка начинается после нажатия кнопки Выполнить.

Пример использования режима:

Необходимо обеспечить корректное взаимное расположение объектов типа Лес, редколесье, Сад и т.д. с объектами типа Озеро, Пруд и т.д.

Т.е. озера внутри леса — только в полянах, с внешним контуром — только касание, пересечение (наложение) не допускается.

В этом случае создается список объектов типа «Озера» (эталонный) и список объектов типа «Леса» (редактируемый).

В случае, если озеро находилось полностью внутри леса, по его контуру создается подобъект. Если в этом месте подобъект уже был, и он точно совпадает с контуром обрабатываемого озера, дополнительный подобъект не создается.

В случае, если озеро пересекает один или несколько уже существующих подобъектов, производится объединение (расширение) полян.

В случае, если озеро пересекает внешний контур леса, производится согласование границы леса по границе озера, в контур озера добавляются точки пересечения с контуром леса.

При выполнении вырезания объектов со включенной галочкой Формировать мультиобъекты разрезанные площадные и линейные объекты сохраняются в виде мультиполигонов и мультилиний, иначе — в виде простых объектов.

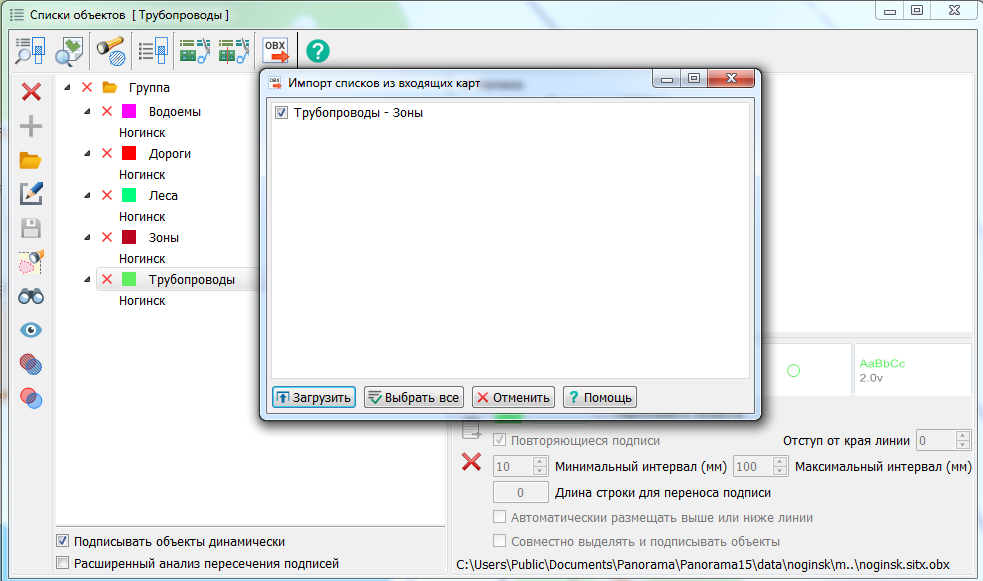

При включении галочки Сохранить в новую карту результат обработки сохраняется в отдельную карту. При выполнении процесса вырезания новая карта добавляется в документ. Для неё формируется список обрабатываемых объектов с названием <Список2> — <Список1>, где Список2 — редактируемые (разрезаемые) объекты, Список1 — эталонные объекты (шаблоны), по которым выполняется вырезание объектов. Например, при вырезании трубопроводов по зонам формируется имя Трубопроводы — Зоны. После выполнения список объектов может быть добавлен из новой карты к общим спискам документа в диалоге Списки объектов — Импорт списков из входящих карт.
