Импорт векторных карт из форматов SXF, TXF, DIR

Формат SXF является форматом обмена и хранения векторных карт в архиве. Формат разработан в 1992 году специалистами Топографической Службы ВС РФ и в 1993 году утвержден в качестве основного обменного формата цифровой информации о местности в Вооруженных Силах и ряде федеральных служб Российской Федерации.

Формат SXF обеспечивает более эффективное решение следующих задач:

• ведение архива цифровых топографических и навигационных карт, планов городов, специальных карт;

• повышение надежности хранения и достоверности передачи цифровых карт на различных носителях и по каналам связи;

• снижение объемов хранимой информации;

• применение различных технологий и технических средств для создания цифровых топографических и навигационных карт и планов городов, с приведением результата к единому формату.

Формат SXF может иметь двоичную форму или текстовую – в виде файла TXF. Для удобства импорта сразу нескольких карт (от двух до нескольких тысяч) может применяться текстовый файл DIR, содержащий список файлов SXF и TXF. Под картой можно понимать отдельный слой, лист или набор смежных листов с общим паспортом.

Из одного файла SXF или TXF создается одна векторная карта, содержащая файлы SIT, SHD, SDA, SSE и SGR. Файлы SSE и SGR создаются только при наличии семантики и графических объектов.

Векторная карта из отдельного файла SXF (TXF) создается такой, какой она была сохранена, без изменения параметров проекции, системы координат, единиц измерения и других свойств.

Диалоговое окно процедуры "Импорт векторных данных их SXF":

Для создания векторной карты необходимо выбрать:

• "Входной файл" - файл sxf;
• "Классификатор" - файл классификатор (RSC), содержащий список кодов объектов и их условных знаков. Если имя классификатора записано в файле SXF или TXF, то оно сразу отображается в диалоге. При отсутствии в классификаторе кодов объектов, которые имеются в файле SXF или TXF, на карте создаются объекты фиолетового цвета (линии, полигоны, точечные крестики и подписи). Которые затем могут быть перекодированы путем назначения им нового кода и условного знака или путем замены классификатора на тот, который имеет полный набор кодов.
• "Формат карты" - многолистовая (MAP), универсальная (SIT), хранилище (SITX).

Если импортируется карта, которая ограничена рамкой, то выполняется контроль соответствия координат рамки на карте и в паспорте карты. Для файла SXF выполняется подсчет контрольной суммы и сравнение со значением в паспорте. Все сообщения об ошибках дублируются в файле LOG, который размещается в папке с новой картой. При обнаружении сбойных участков в файле обработка продолжается за сбойным участком данных.

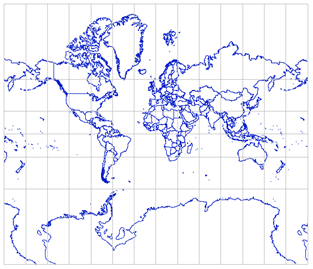

После завершения импорта данных карта автоматически открывается в новом окне.

При импорте списка карт из файла DIR можно выполнить их объединение в многолистовую карту (MAP) или создать набор отдельных карт (SIT,SITX), объединенных в проект (MPT),. При импорте топографических карт из нескольких зон, хранящих координаты в метрах, выполняется трансформирование карт к зоне карты (листа), стоящей в списке первой.

Диалоговое окно процедуры "Импорт векторных данных их DIR":
