Экспорт данных территориального планирования в формат GML

Конвертор служит для экспорта карт в документы территориального планирования в формате GML.

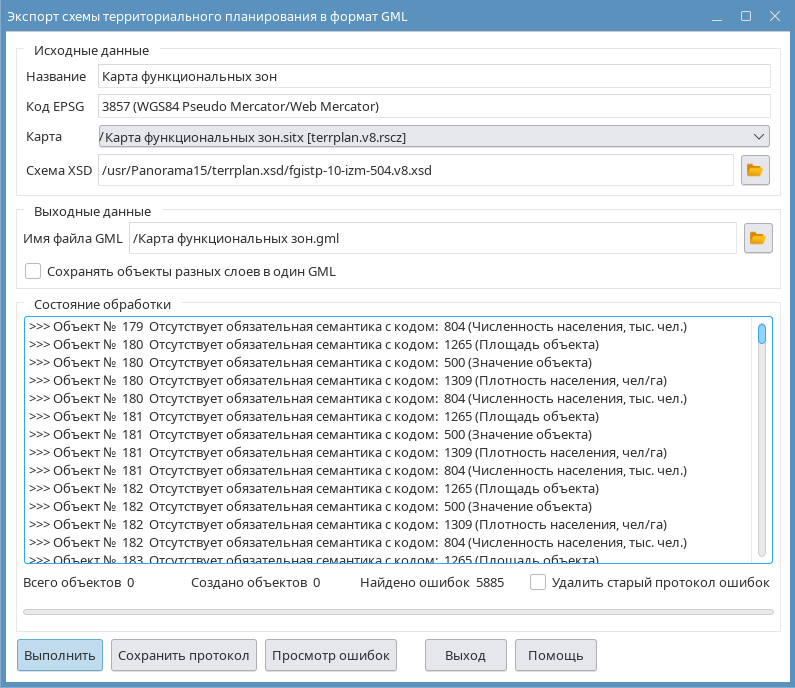

В поле Исходные данные выбирается обрабатываемая карта. Выпадающий список содержит открытые карты, которые созданы на базе классификатора территориального планирования terrplan.v4.rsc. В случае, если  в наборе отсутствует карта территориального планирование, выдаётся соответствующее сообщение. Если в наборе присутствуют карты с разными классификаторами, то в выпадающий список попадут только подходящие для конвертора.

В выпадающем списке Карта выбирается карта, которая будет экспортирована. При смене карты, из её паспорта считывается код EPSG в поле размещённое в верхнем правом углу формы. Если код в паспорте не указан, поле Код EPSG активно.

В поле Сохранить в файл GML кнопкой выбирается имя результирующего файла. Флаг «координаты в градусах» позволяет экспортировать информацию в геодезической системе координат.

Внимание! Если код EPSG не указан в паспорте или оператором, экспорт возможен только в геодезической системе координат при условии, что карта поддерживает пересчёт.

В поле Тип документа территориального планирования выбирается результирующий формат документа GML согласно приказа  Министерства экономического развития Российской Федерации от 7 декабря 2016 г. N 793 «Об утверждении требований к описанию и отображению в документах территориального планирования объектов федерального значения, объектов регионального значения, объектов местного значения»:

— Doc.20301010000 — Положение о территориальном планировании городского округа;

— Doc.20201010000 — Положение о территориальном планировании поселения;

— Doc.20101010000 — Положение о территориальном планировании муниципального района;

— Doc.10804010100 — Положение о территориальном планировании города федерального значения;

— Doc.10803010100 — Положение о территориальном планировании субъекта Российской Федерации;

— Doc.10506010100 — Схема территориального планирования РФ в области здравоохранения;

— Doc.10505010100 — Схема территориального планирования РФ в области высшего образования;

— Doc.10504010100 — Схема территориального планирования РФ в области энергетики;

— Doc.10502010100 — Схема территориального планирования РФ в области федерального транспорта (в части трубопроводного транспорта);

— Doc.10501010100 — Схема территориального планирования РФ в области федерального транспорта (железнодорожного, воздушного, морского, внутреннего водного) и автомобильных дорог федерального значения.

В поле Состояние обработки в верхней линейке отображается общий процесс экспорта. Число обработанных объектов, ошибок и всех объектов отображаются в соответствующих полях.

Перечень ошибок сохраняется в журнале, который представляет собой текстовый файл. Журнал располагается в папке log с картой и имеет расширение «.gml.log». Название файла журнала соответствует названию файла GML, в который выполняется экспорт.

Особенность работы конвертора экспорта:

Экспорт выполняется в один проход. Считывается слой объекта карты и проверяется в перечне допустимых слоёв. Если слой отсутствует в перечне его название и код объекта заносится в лог файл как ошибка и такой объект не экспортируется. Слой проверяется в перечне обязательных слоёв блоков ObjectCollection и SpecialZoneCollection. Проверка выполняется в соответствии со схемами, установленными для каждого вида документа. В блоке специальных зон, так же проверяется код объекта для слоёв в Doc.10504010100 и Doc.10502010100 (см. спецификацию). Если объект не соответствует для указанных блоков, он не добавляется в  ObjectCollection и SpecialZoneCollection.
