Импорт векторных данных из формата ARINC-424 (Аэронавигационные данные)

Данная задача предназначена для импорта аэронавигационной информации в формате ARINC-424 на аэронавигационные карты. Нанесение информации на карту выполняется без удаления или модификации существующих объектов карты.

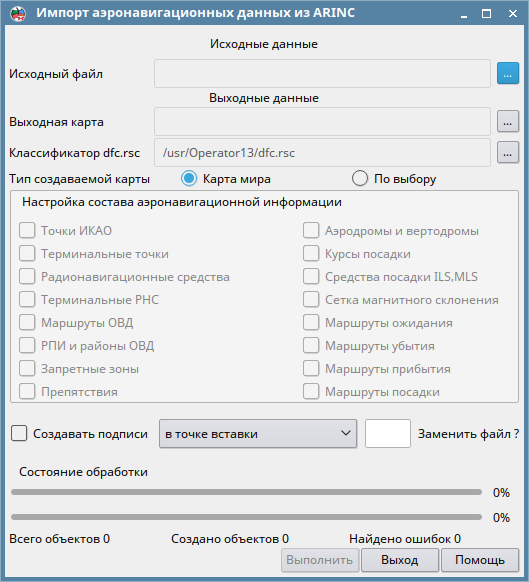

Общий вид диалога «Импорт векторных данных из формата ARINC»:

В поле «Исходные данные» выбирается файл в формате ARINC с помощью кнопки «…». После выбора файла выполняется его сканирование и определение структуры. В зависимости от состава становятся доступными соответствующие флаги в поле «Настройка состава аэронавигационной информации».

В поле «Выходные данные» выбирается «Выходная карта» и аэронавигационный классификатор с помощью кнопки «…».

Если при запуске задачи нет открытой карты, то поля будут пустые. Оператор должен указать обновляемую карту и классификатор. При выборе карты информация будет дополнена. Если файла карты не существует, то предлагается создание карты с помощью стандартного диалога заполнения паспорта карты.

Аэронавигационная карта должна иметь классификатор dfc.rsc. Карты с другими классификаторами не могут быть обработаны.

Поле «Настройка состава аэронавигационной информации» заполнено флагами выбора категории и подкатегории импортируемых объектов. В зависимости от наличия секций в исходном файле ARINC будут активны соответствующие флаги.

Флаг «Создавать подписи» активен всегда и предназначен для формирования подписей  точек ИКАО, терминальных точек, всех категорий радионавигационных средств и аэродромов. Подписи создаются в одной из девяти  позиций относительно точки вставки. Одна позиция находится в точке вставки, а восемь - сдвигаются во все стороны света на расстояние, указанное в соседнем поле в миллиметрах на бумаге.

В поле «Состояние обработки» в верхней линейке отображается общий процесс обработки импорта. Процент указывает какой объем категорий объектов из общего числа выбранных категорий обработан. Текущая обрабатываемая категория объектов отображается в поле «Состояние обработки». Например, при импорте маршрутов ОВД, текст имеет вид «Состояние обработки: Импорт маршрутов ОВД».

Нижняя линейка в поле «Состояние обработки» отображает процент обработанных объектов в текущей категории. Под линейкой отображается общее число объектов для категории, число созданных объектов и число объектов с ошибками.

Перечень ошибок сохраняется в журнале, который представляет собой текстовый файл. Журнал располагается в папке LOG с картой и имеет расширение «.arinc.LOG». Название файла журнала соответствует названию файла ARINC, из которого выполняется импорт. Журнал ошибок содержит дату начала операции импорта, полный перечень ошибок с указанием номера строки, текстового содержимого и значения. Некоторые ошибки импорта автоматически исправляются, например, магнитные курсы сегментов, которые отличаются менее чем на 160 градусов.  С целью идентификации объекта на карте с записями в файле ARINC и номером строки, в которой возникла ошибка, объекты на карте дополняются семантикой 32900 «ID в базе данных». Значение ID соответствует номеру строки.
