Импорт растров из форматов IMG, Tiff (GeoTiff), JPEG...

Режим предназначен для загрузки растровых данных форматов IMG, Tiff (GeoTiff), JPEG и других в растровую карту RSW. В задаче импорта используются функции открытой библиотеки для работы с растровыми и векторными данными, базами данных и web-сервисами - GDAL/OGR 1.9.0.

На странице Общее отображены характеристики открытого графического файла: размеры изображения, его геопространственную привязка,а также метод сжатия, применяемый к изображению выходного файла RSW. Могут использоваться следующие методы сжатия: LZW, JPEG. Метод сжатия JPEG применяется только для растров с глубиной цвета 24 бит на пиксель.

Программа определяет геопространственную привязку изображения по данным из соответствующих тегов файлов GeoTIFF, IMG. Для получения дополнительных характеристик используются файлы привязки изображения. В качестве файлов привязки обрабатываются следующие форматы файлов: TAB, мировой файл (world file).

Кнопка Проекция предназначена для вызова диалога «Параметры проекции растра». В диалоге указываются параметры проекции и система координат, которые будут записаны в формируемый файл растровой карты. Режим позволяет увидеть результат анализа данных о параметрах проекции и системе координат исходного изображения.

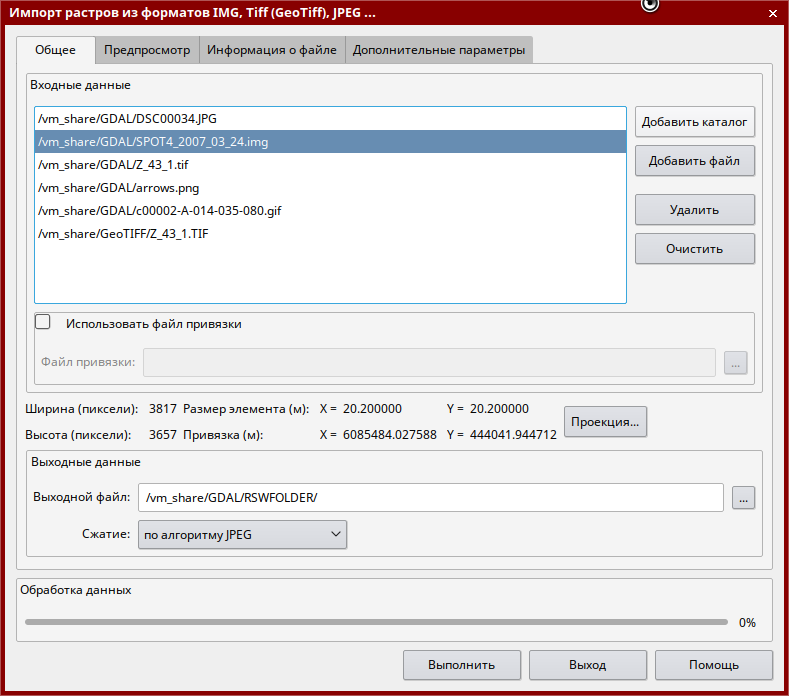

Вид диалогового окна закладки "Общее":

В окне Предпросмотр отображается выбранный графический файл:

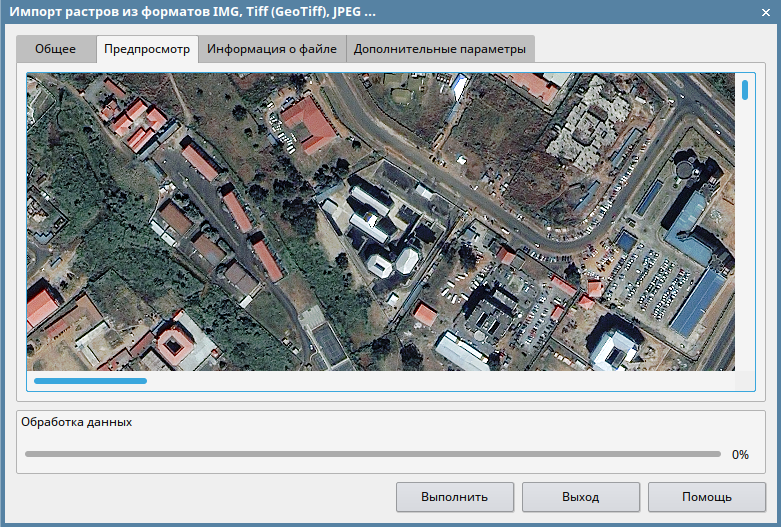

Вид диалогового окна закладки "Предпросмотр":

На страницу Информация о файле выведена техническая информация о структуре хранения данных:

- количество каналов изображения;

- тип данных канала - количество байт, используемых для хранения данных одного пикселя в канале;

- как интерпретировать данные канала. Например, канал предназначен для передачи красной (зеленой, синей) составляющей цвета;

- минимальное и максимальное значение данных канала;

- значение NoData – отсутствие данных или составляющая цвета фона изображения;

- указываются параметры проекции и системы координат  исходного изображения.

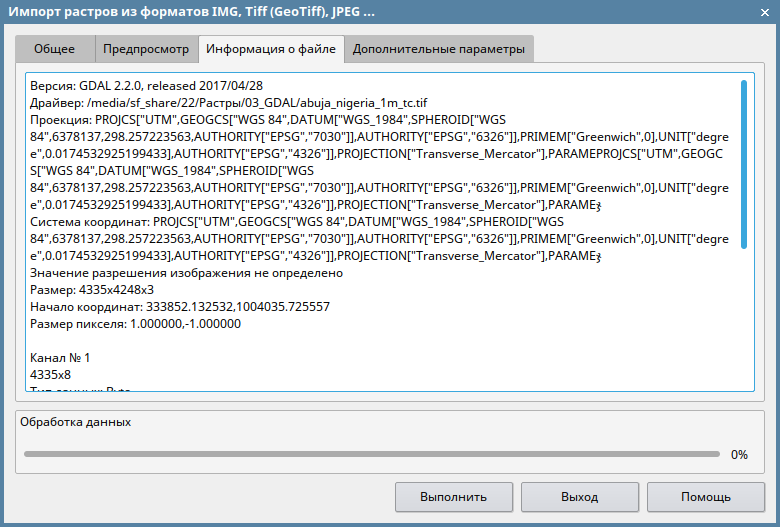

Вид диалогового окна закладки "Информация о файле":

На странице Дополнительные параметры перечислены вспомогательные опции, используемые при импорте графического файла.

Создание обзорного изображения растра RSW – режим предназначен для подключения функции создания обзорного изображения растра RSW после конвертации изображения. Для увеличения скорости отображения растровой карты при масштабировании карты применяется механизм подмены изображения растра его уменьшенной копией. В настоящее время поддерживается два уровня уменьшенной копии изображения растра.

Заполнение журнала LoadRsw.log – режим предназначен для подключения функции ведения журнала транзакций в ходе конвертирования изображения растра. При включенном режиме «Заполнение журнала LoadRsw.log»,  файл LoadRsw.log создается в папке выходного растра.

Запретить сообщения программы при обработке. При конвертировании изображения растра программа может выдавать диагностические сообщения. Например: «Ошибка удаления существующего растра. Возможно, данный файл уже используется.», «Запрошенные параметры изображения некорректны.», «Ошибка запроса канала изображения.» и т.д. Чтобы запретить выдачу сообщений программы установите галочку " Запретить сообщения программы при обработке".  При включении данного режима рекомендуется использовать режим «Заполнение журнала LoadRsw.log».

Не копировать исходное изображение в RSW файл. В данном случае на диске создается файл  RSW, который содержит ссылку на открываемый файл  и сформированное обзорное изображение. Загрузка основного изображения в файл  RSW не выполняется.

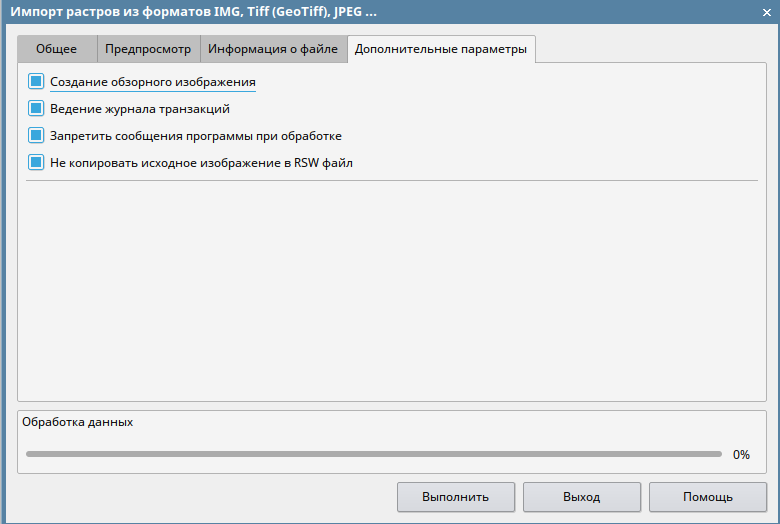

Вид диалогового окна закладки "Дополнительные параметры":
