Сшить линейные объекты с контролем направления и семантики

Печать Предыдущая страница Стартовая страница Следующая страница

Производится сшивка выделенных однотипных (одинаковый код) линейных объектов. При этом оператор указывает код семантики, значения которой должны совпадать у сшиваемых объектов. Например, при сшивке объектов Гидрографии это может быть Собственное название, а при сшивке горизонталей – Абсолютная высота.  Если код семантики не указан, сшивка производится без контроля совпадения семантики.

Кроме того, оператор указывает значения Допуска согласования. Допуск согласования – расстояние, в пределах которого производится идентификация координат точек, и, следовательно, сшивка объектов.

В процессе сшивки производится анализ угла поворота объекта в точке сшивки.

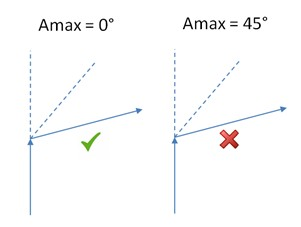

Если максимальный угол поворота не указан (или равен 0), сшивка будет выполнена для всех объектов кроме тех, которые имеют поворот в 180°. То есть строго по линии в противоположную сторону.

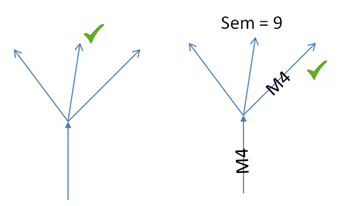

В местах «развилок» в случае равнозначности направлений продолжения (сшивка без контроля семантики или все потенциальные объекты – продолжения имеют идентичное значение контролируемой семантики), для сшивки выбирается объект с наименьшим углом поворота в точке сшивки. Если сшивка выполняется с контролем семантики, будут сшиты объекты с идентичным значением контролируемой семантики, даже при наличии других объектов с меньшим углом поворота.
