Установка границ видимости рек

Печать Предыдущая страница Стартовая страница Следующая страница

Задача Установка границ видимости рек вызывается через пункт Запуск приложений меню Задачи.

Данный режим предназначен для упрощения гидрографической сети в масштабах карты 50 000 и 100 000.

Целью упрощения гидрографической сети является назначение конкретным объектам гидрографической сети диапазона видимости, соответствующего их степени значимости. Степень значимости рек определяется длиной и характером ее расположения относительно других рек.

В данной задаче рассматриваются две категории объектов: приоритетные и исключаемые объекты.

Приоритетные объекты – это объекты, видимость которых изменяться не будет. К таким объектам относятся объекты, длина которых больше установленной минимальной длины, располагающиеся в допуске примыкания к рамке листа и данные объекты с двух сторон примыкают к другим объектам.

Для рек, имеющих одинаковое значение семантической характеристики «Собственное название», будет учитываться их общая протяженность.

Исключаемые объекты – это объекты, верхняя граница видимости которых будет понижаться на 1 уровень относительно масштабов карты 50 000 и 100 000. К таким объектам относятся объекты, длина которых меньше установленной минимальной длины и данные объекты примыкают только с одной стороны к другому объекту.



clip0056

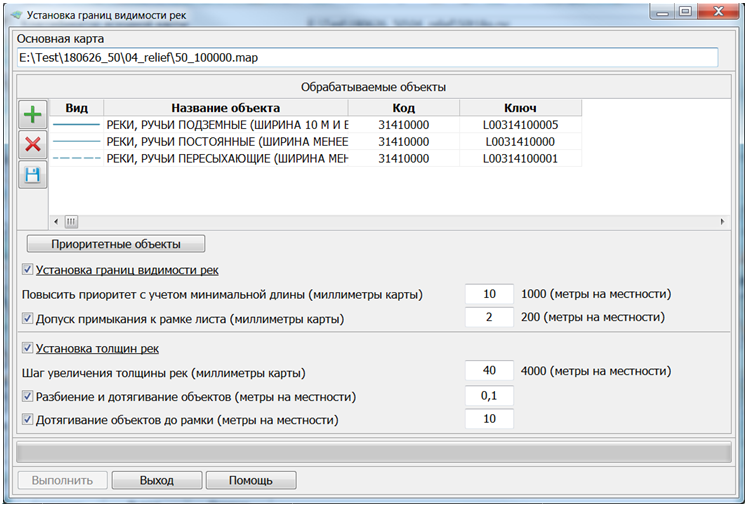

Данный диалог представлен в виде таблицы обрабатываемых объектов.



При работе с таблицей доступны режимы:

ic_795 - добавить объект;

ic_7999 - удалить объект;

ic_8004 - сохранить настройки в файл параметров. По умолчанию данный файл находится в директории с обрабатываемой картой и имеет расширение *.ivh;

ic_8007 - шаг назад.



Для повышения приоритета объектов необходимо установить минимальную длину и допуск примыкания к рамке листа.

После завершения настройки параметров необходимо нажать на кнопку Выполнить.





На рисунке: слева - исходное изображение сети рек в масштабе 25 000, в центре - результат выполнения автоматического разрежения гидрографической сети в масштабе 50 000, справа - результат выполнения автоматического разрежения гидрографической сети в масштабе 100 000.
