В процессе генерализации кварталов выполняется автоматическое объединение близко расположенных однотипных кварталов и согласование кварталов с линейными объектами дорожной сети. При согласовании кварталов выполняется обрезка кварталов по улицам и проездам с учетом ширины линейных объектов.



Генерализация кварталов выполняется в несколько этапов:

1) объединение кварталов;

2) обрезка объединённых кварталов по проездам;

3) обрезка кварталов главными кварталами;

4) удаление строений в заданных областях.

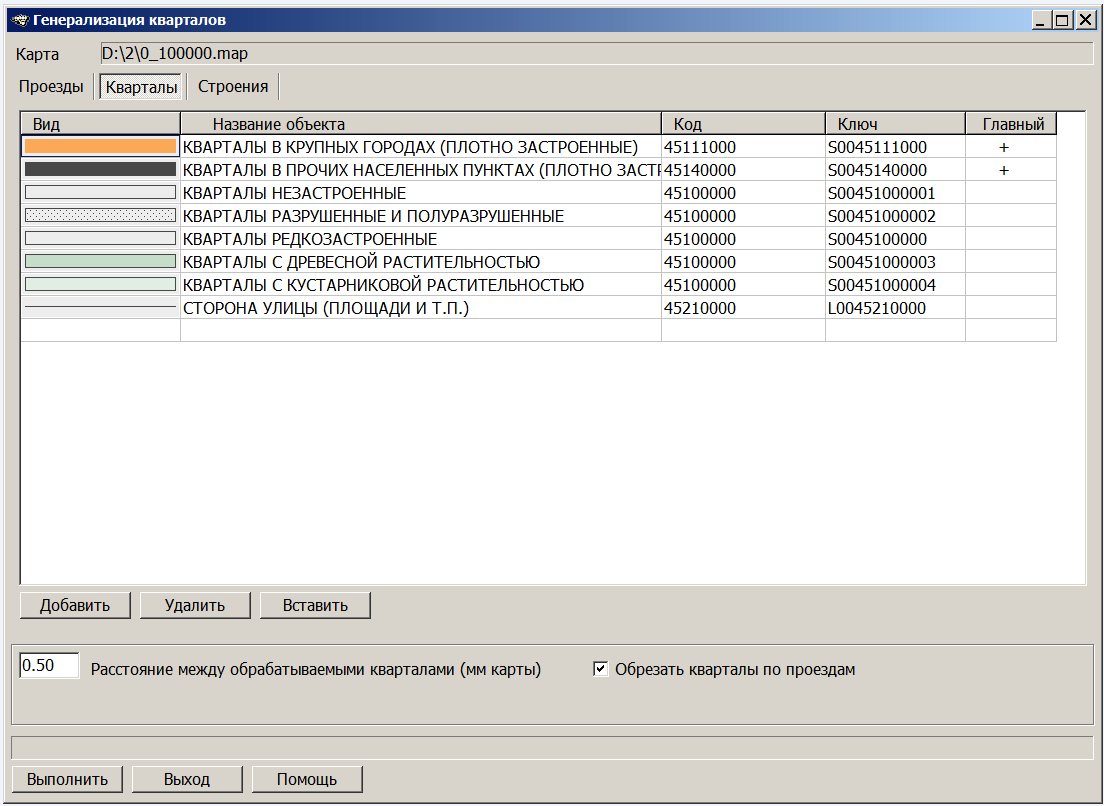

На первом этапе выполняется объединение (сшивка) однотипных кварталов, заданных в списке «Кварталы».



pic_00129



Вокруг объединяемых кварталов строятся зоны, которые затем сшиваются между собой.

Ширина (радиус) создаваемых зон задаётся в поле «Ширина проезда». Далее полученная объединённая зона уменьшается на заданную ширину и сохраняется в качестве результата сшивки кварталов.

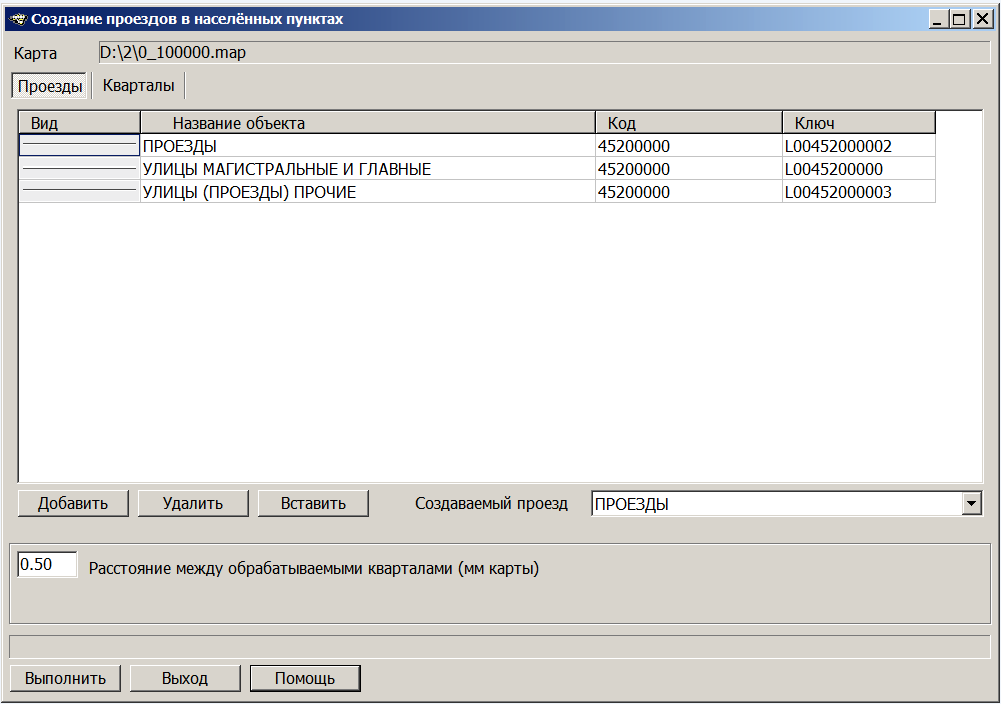

Если задан режим «Обрезать кварталы по проездам», то выполняется второй этап - обрезка объединённых кварталов по проездам, заданным в списке «Проезды».



pic_00130



Вокруг очередного проезда строится зона-шаблон. Ширина (радиус) зоны зависит от ширины линейного объекта «проезд», заданной в классификаторе, а также от толщины линии оформления кварталов. Затем выполняется обрезка всех кварталов списка построенной зоной-шаблоном.



На третьем этапе выполняется обрезка кварталов главными кварталами. Главные кварталы помечаются нажатием мыши в колонке Главный закладки Кварталы. Если пометки главных кварталов отсутствуют, то данный этап не выполняется.

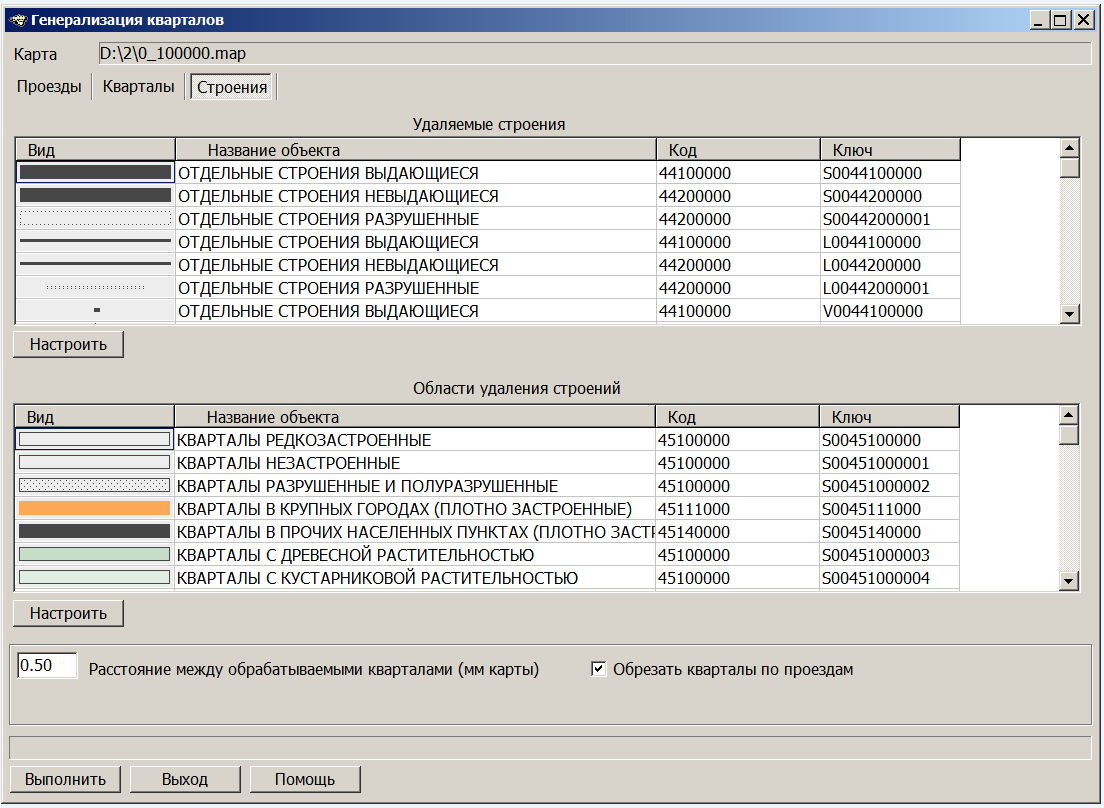

На четвёртом этапе выполняется удаление строений в заданных областях. Удаляемые строения и области удаления строений настраиваются в закладке Строения.



pic_00139



Все изменения объектов на карте фиксируются в журнале транзакций и могут быть отменены с помощью режимов «Отмена списка операций» или «Шаг назад» Редактора карты.
