Формирование паспорта номенклатурного листа

Печать Предыдущая страница Стартовая страница Следующая страница

При выполнении задачи Формирование номенклатурного листа для каждых четырех листов цифровой топографической карты исходного масштаба автоматически формируется один лист карты соответствующего производного масштаба:

-  для 4 листов  масштаба   1 : 25 000  –  1 лист  масштаба   1 : 50 000;

-  для 4 листов  масштаба   1 : 50 000  –  1 лист  масштаба 1 : 100 000;

-  для 4 листов  масштаба 1 : 100 000  –  1 лист  масштаба 1 : 200 000.



Выбор листов карты исходного масштаба выполняется автоматически по номенклатуре листа карты производного масштаба. При этом в лист карты производного масштаба добавляется рамка листа и вспомогательные линии (вертикальные и горизонтальная). Вертикальные линии проходят по сопрягаемым вертикальным сторонам рамок листов карты исходного масштаба. Горизонтальная линия – по сопрягаемым горизонтальным сторонам рамок листов карты исходного масштаба. Сшивка объектов, в дальнейшем, выполняется вдоль вспомогательных линий.



Схема сшиваемых листов топографических карт:



_bm4355



Обычно рамка листа топографической карты имеет 5 точек (с учетом точки замыкания). В зависимости от компоновки листа рамка производной карты может иметь дополнительные точки (точки прогиба рамки). Рамка сдвоенного листа имеет 7 точек (2 точки прогиба), рамка строенного листа – 9 точек (4 точки прогиба), рамка счетверенного листа – 11 точек (6 точек прогиба). Компоновка листа зависит от широты района:

-  пояс от A до O – одинарный лист;

-  пояс от P до S  – сдвоенный лист;

-  пояс от T до U – счетверенный лист (строенный лист для масштаба 1 : 200 000).

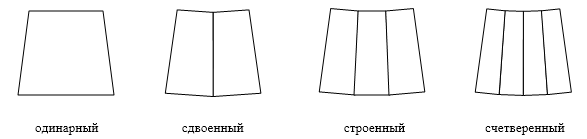

Схемы компоновки листов топографических карт:

clip0058
