Предварительная подготовка исходных данных

Необходимым условием автоматической обработки площадной реки является наличие двух или более линейных объектов (приток, исток), топологически связанных с обрабатываемой рекой.

Для получения наилучших результатов необходимо перед запуском процесса генерализации площадных рек проверить метрику подвергаемых обработке объектов с целью удовлетворения следующего правила: начало метрики основного участка обрабатываемой реки должно соответствовать точке примыкания основного притока. Обычно точка примыкания основного притока находится в наибольшем удалении (по руслу реки) от устья, соответствующего начальной точке следующего объекта по течению реки.

Для обеспечения описанного правила необходимо проверить положение первой точки в метрике площадного объекта. Для этого установить режим отображения Вид / Вид карты / Нормальный с узлами. В данном режиме первая точка метрики каждого объекта карты отмечается красным маркером, первый отрезок метрики – отмечается красной штриховой линией.

При обнаружении объектов, не соответствующих описанному правилу в диалоге Выбор объекта (закладка Метрика) выполняется установка первой точки метрики замкнутого контура площадной реки. Для выбора первой точки необходимо:

- установить максимальный размер диалога Выбор объекта для отображения контура объекта;

- встать на требуемую точку контура объекта;

- в контекстном меню выбрать режим Установить первой выбранную точку метрики.

Если установленная первая точка не совпадает с точкой метрики притока, то необходимо согласовать эти точки в интерактивном режиме Редактор карты / Топология / Согласование двух точек.

На рисунке  показан случай, при котором необходимо выполнять установку первой точки.

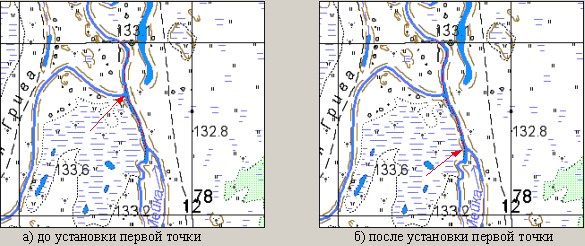

Установка первой точки метрики площадной реки:

На первом фрагменте  красной стрелкой показано расположение первой точки метрики площадной реки. На втором фрагменте  красной стрелкой показано новое расположение первой точки. Красной штриховой линией показано русло площадной реки, которое соответствует метрике линейной реки (по окончании преобразования). После преобразования площадной реки в линейную положение первой точки площадной реки будет соответствовать положению первой точки линейной реки, т.е. истоку обрабатываемой реки.

А также, для получения наилучших результатов рекомендуется выполнять вставку дополнительной (средней) точки в участки сопряженных площадных объектов гидрографии, когда участок сопряжения состоит из двух точек.

Вставка дополнительных точек в участки сопряженных площадных объектов (дополнительные точки выделены красным цветом):

С целью ускорения процесса обнаружения объектов, не соответствующих описанным правилам, рекомендуется выполнить опытную генерализацию гидрографии. Анализ качества производной карты выполняется на основании протокола ошибок (сообщений), полученного по окончании процесса генерализации объектов гидрографии, в диалоге Редактор карты / Результаты контроля. В диалог протокола заносится список, состоящий из созданных линейных и площадных рек и удаленных площадных рек. Для просмотра удаленных объектов должен быть включен режим Отображать удаленные объекты. При перемещении по полученному списку можно анализировать результаты произведенного процесса генерализации. Некорректно обработанные участки площадных рек обычно соответствуют описанному случаю. Для отказа от выполнения опытной генерализации гидрографии необходимо в диалоге Параметры генерализации активизировать последнюю строку журнала регистрации процессов и нажать кнопку Восстановить. Затем, просматривая протокол ошибок (сообщений) в диалоге Редактор карты / Результаты контроля, выполнить редактирование метрики объектов, не соответствующих описанным правилам. По окончании редактирования повторить процесс генерализации гидрографии.
