Показать статистику

Режим обеспечивает построение тематических карт по странам мира и регионам России, Армении, Азербайджана, Беларуси, Казахстана, Индии, Узбекистана, Таджикистана и других стран на основе встроенных карт административных границ регионов. Статистические данные должны быть представлены в виде таблицы в формате CSV. Таблица может состоять из двух или более столбцов, один из которых является ключевым и должен содержать имена стран, регионов стран или муниципальных районов, входящих в выбранный регион.

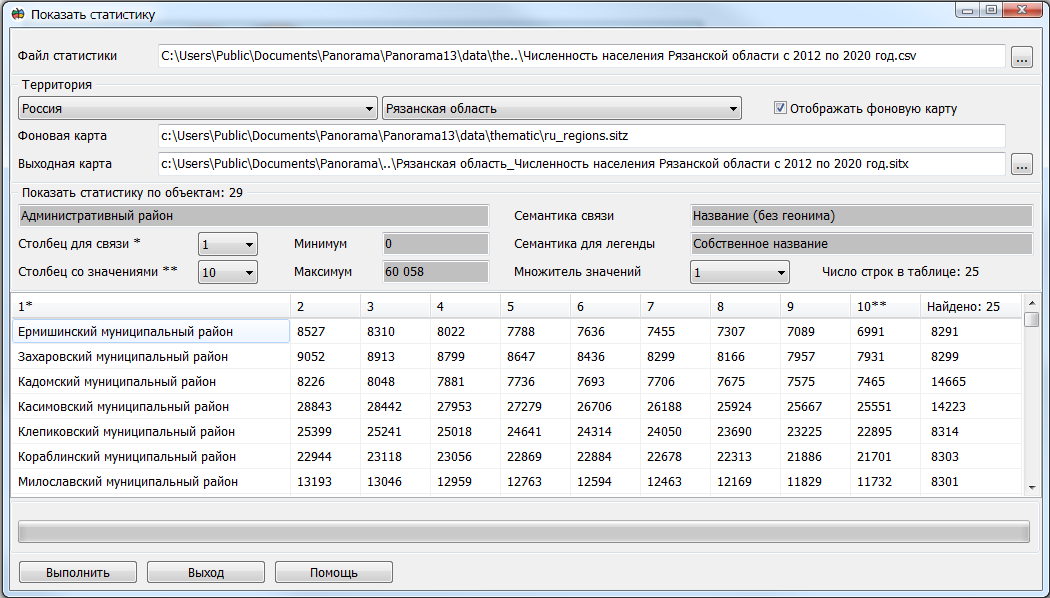

Вид диалога Показать статистику

Порядок выполнения

1.Выберите файл CSV. Примеры файлов, загруженные с сайта Федеральной службы государственной статистики Росстат, размещены в папке c:\Users\Public\Documents\Panorama\Panorama14\data\thematic\csv.

2.Выберите фоновую карту. При выборе карты выполняется поиск объектов на карте по ключевому полю (столбцу). Количество найденных объектов, соответствующих строкам CSV, выводятся в диалог. Номера найденных объектов выводятся в последний столбец таблицы. Если количество найденных объектов равно нулю, то кнопка Выполнить неактивна.

3.Нажмите на кнопку Выполнить. Результат построения содержит окрашенные территории административных единиц, шкалу диапазонов значений статистических данных и список названий территориальных объектов со значениями выбранных статистических данных.

Тематическая карта мира (численность населения)

Тематическая карта России (прирост населения)

Тематическая карта Рязанской области (численность населения)

Файлы статистики (*.csv или *.txt) указываются при вызове режима. Изменить файл можно при помощи кнопки "…". Файл должен иметь ключевое поле с названиями регионов (стран, субъектов или муниципальных районов), числовые значения для построения, разделитель между полями (Tab, ";", ","), кодировку ANSI или UTF-8. После открытия файла выполняется анализ, в результате которого автоматически определяются ключевое поле, поле значений и границы диапазона. Общий диапазон разбивается на несколько частей, определяя вид шкалы.

Цвет устанавливается для минимального и максимального значений характеристики, по которой выполняется построение тематической карты. Выбранные цвета сохраняются в ini-файл, который записывается в папку с файлом статистики (*.csv).

Вид шкалы зависит от разброса значений статистических данных. При малом разбросе значений (при разнице между максимальным и минимальным значениями менее 1000 условных единиц) формируется шкала с регулярными диапазонами. При большем разбросе значений – логарифмическая шкала. По набору значений программа подбирает оптимальный (регулярный или логарифмический) диапазон значений (кратный числам 2, 5, 10), подбирает стандартные делители для показа больших значений в тысячах, миллионах и миллиардах, вычисляет точность вывода малых значений. Множитель значений используется для приведения условных значений таблицы к реальным. Например, в поле значений могут быть указаны данные численности населения в миллионах (Russian Federation;145.9345) – необходимо выбрать множитель "1000000".

Таблица может содержать ключевое поле, несколько полей со значениями и комментариями. Для уточнения ключевого поля необходимо изменить "Столбец для связи*", либо нажать левую кнопку мыши на заголовке ключевого столбца – рядом с номером столбца появится знак "*", указывающий на выбранное ключевое поле. Для уточнения поля со значениями необходимо изменить "Столбец со значениями**", либо нажать правую кнопку мыши на заголовке столбца со значениями – рядом с номером столбца появится знак "**". Для получения более качественного результата ключевое поле должно содержать правильные имена стран, субъектов, районов.

Тематическая карта, построенная поверх фоновой карты, сохраняется в виде проекта (MPT). При отключении опции "Отображать фоновую карту" тематическая карта сохраняется в формате SITX. Примеры готовых тематических карт (MPT-файлы) размещены в папке: c:\Users\Public\Documents\Panorama\Panorama14\data\thematic.

Полученная карта может быть напечатана, либо сохранена в файлы векторных (SVG, EMF) и растровых (PNG, TIFF) форматов.

Требования к данным для построения тематической карты

Список доступных фоновых карт и параметры построения содержатся в файле thematic.xml (в папке программы).

Фоновые карты содержат объекты административного деления: территории стран, федеральных округов, субъектов и муниципальных районов. Связь полей таблицы с объектами карты выполняется по ключу объекта (key) и семантике связи (linksem), указанным в файле thematic.xml.

При построении тематической карты субъекта карта ограничивается территорией выбранного субъекта, поиск выполняется по муниципальным районам (district, см. thematic.xml). Фоновая карта формируется с использованием параметров создания карты выбранного субъекта (datum, см. thematic.xml). Список названий в нижней части тематической карты формируется из семантики для легенды (namesem, см. thematic.xml).

Фоновые карты регионов размещены в папке: c:\Users\Public\Documents\Panorama\Panorama14\data\thematic.
