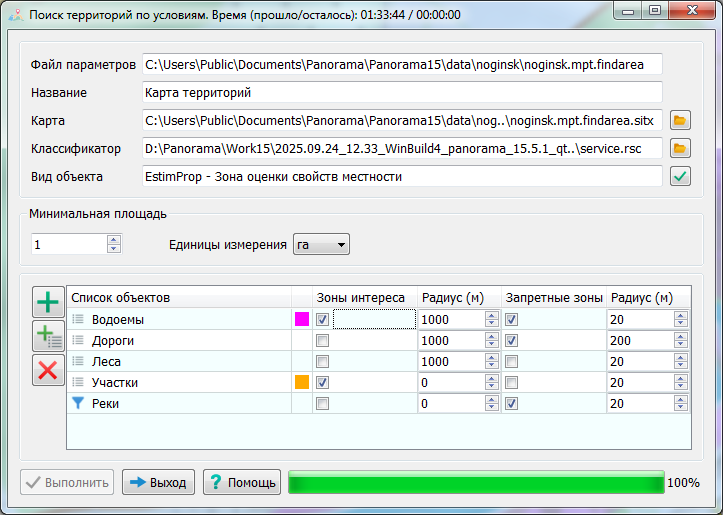

Режим предназначен для поиска территорий (участков заданного типа) условиям. В качестве условий могут быть заданы зоны интереса и запретные зоны с радиусами влияния. Области пересечения зон интереса и запретных зон исключаются. Результат сохраняется в виде карты территорий, содержащих зоны интереса.



clip0029



Назначение зон выполняется по наборам объектов. Создание набора объектов clip0030 выполняется с помощью диалога Фильтр объектов классификатора, который открывается нажатии кнопки Добавить набор объектовclip0031. Добавление набора объектов clip0032 выполняется с помощью Добавить набор объектов из спискаclip0033. Предварительно списки объектов создаются средствами диалога Списки объектов.

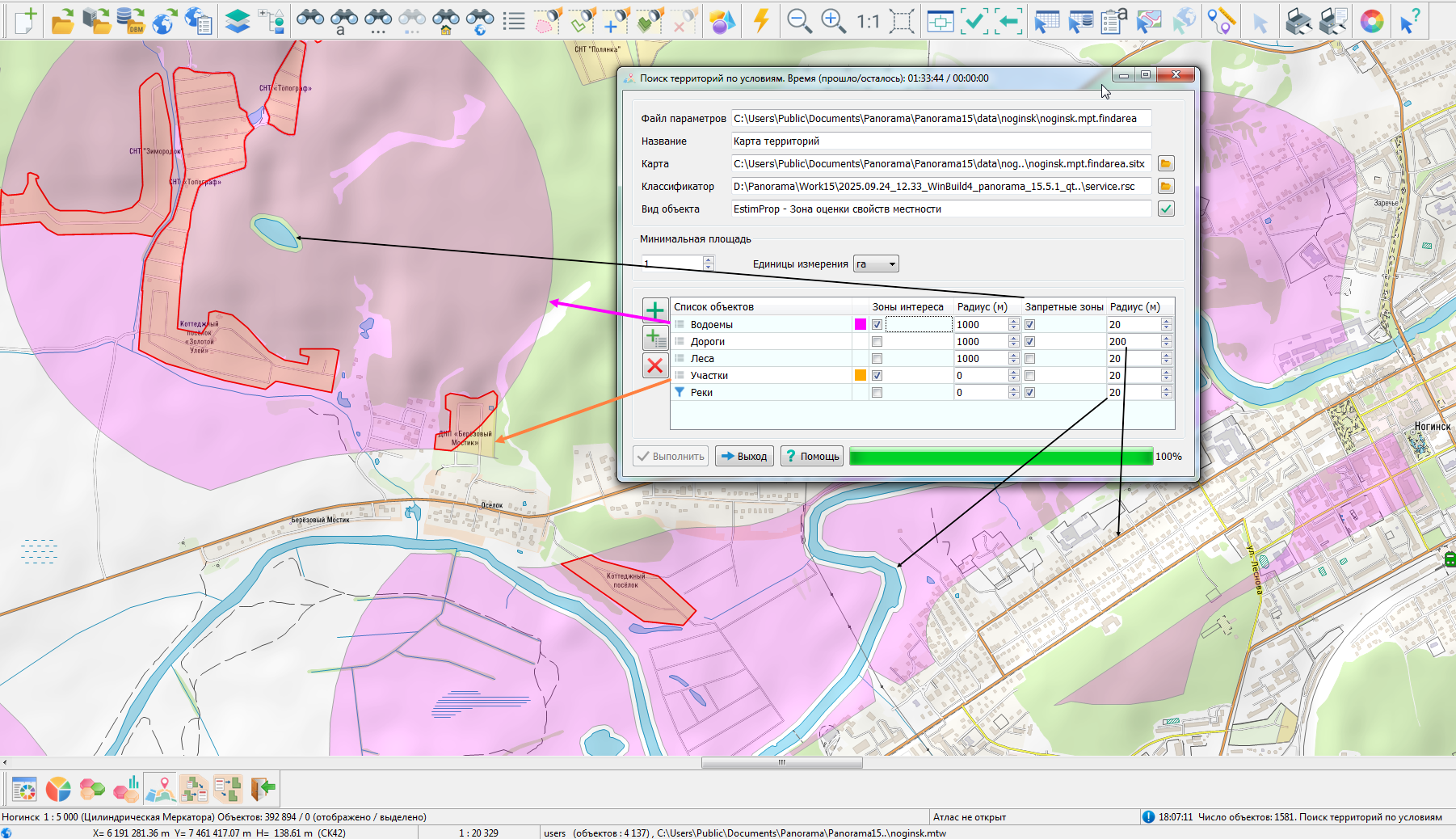

На рисунке показана настройка параметров зон. Для списка Водоемы включены категории Зоны интереса с радиусом 1000 метров и Запретные зоны с радиусом 20 метров – это означает, искомая территория должна находиться не далее 1000 метров и не ближе 20 метров до водоемов. В данном случае запретная зона будет вырезана из зон интереса. Результат будет сохранен в виде площадных полупрозрачных объектов типа Зона оценки свойств местности с расслабленным лиловым цветом, назначенным для списка Водоемы.

Для списка Участки включена категория Зоны интереса с радиусом 0 метров – это означает, искомая территория должна принадлежать участкам. Результат будет сохранен в виде площадных полупрозрачных объектов типа Зона оценки свойств местности с расслабленным оранжевым цветом, назначенным для списка Участки.

Для списка Дороги включена категория Запретные зоны с радиусом 200 метров – это означает, искомая территория должна находиться не ближе 200 метров до дорог. Запретные зоны, построенные по дорогам, будут вырезаны из зон водоемов и участков.

Области пересечения зон интереса Водоемы и Участки сохраняются в виде красных замкнутых контуров – данные зоны соответствуют всем условиям. Черными стрелками показаны области, обрезанные по радиусам запретных зон.



clip0034



Параметры выполнения записываются в XML-файл с расширением «.findarea», который сохраняется в папке карты. Для исходной карты c:\Users\Public\Documents\Panorama\Panorama15\data\noginsk\noginsk.mpt создается файл параметров ..\noginsk\noginsk.mpt.findarea. Пример файла:



<?xml version="1.0" encoding="UTF-8"?>

<findarea>

 <theme name="Карта территорий" rscname="service" key="EstimProp" units="0" minsquare="100">

   <set ident="1" interest="1" radius="1000" ban="0" banradius="0">

     <model> name="Озера"...</model>

   </set>

   <set ident="2" interest="0" radius="1000" ban="1" banradius="200"/>

     <model> name="Дороги"...</model>

   </set>

   <set ident="3" interest="1" radius="2000" ban="1" banradius="100"/>

     <model> name="Участки"...</model>

   </set>

 </theme>

</findarea>



Узел

Параметр

Описание

findarea



Корневой узел

theme



Тема



name

Название выходной карты



rscname

Название классификатора



key

Ключ площадного объекта выходной карты



units

Единицы измерений площади:

0 – кв.м, 1 – кв.км, 2 – га



minsquare

Минимальная площадь территории

Если minsquare <= 0, то не используется

set



Набор объектов исходной карты



ident

Идентификатор списка



interest

Признак зоны интереса (1/0)



radius

Радиус зоны интереса вокруг объектов списка



ban

Признак запретной зоны (1/0)



banradius

Радиус запретной зоны вокруг объектов списка

model



Модель условий отбора объектов



name

Название модели



Результат поиска записывается в файл ..\noginsk\noginsk.mpt.findarea.sitx.
