Исходные данные

Подраздел Исходные данные позволяет вести списки документов, пунктов геодезической сети и средств измерений.

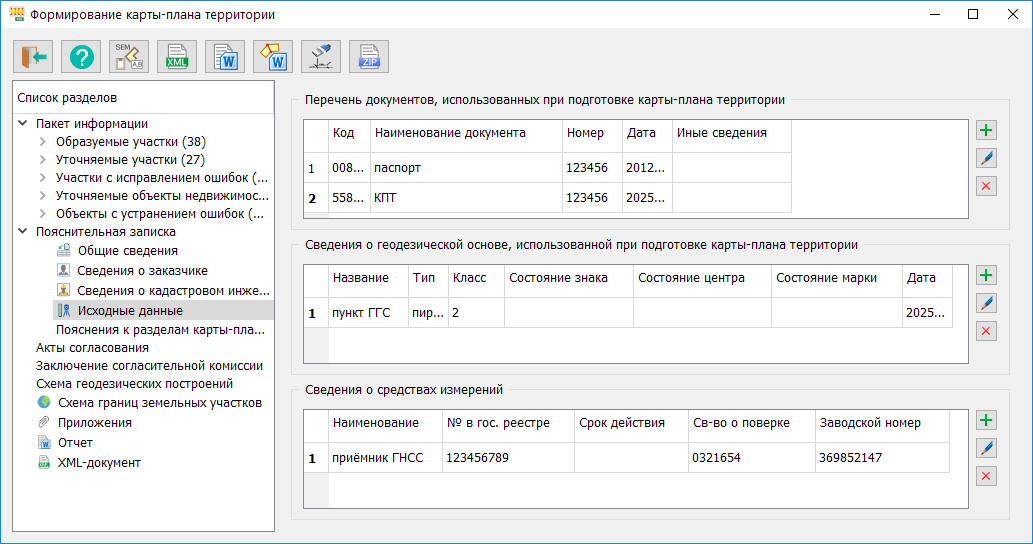

Подраздел Исходные данные

При выборе данного подраздела в правой части диалога появляются три таблицы:

• перечень документов, использованных при подготовке карты-плана территории;

• сведения о геодезической основе, использованной при подготовке карты-плана территории;

• сведения о средствах измерений.

Справа от каждой таблицы имеется набор кнопок для создания новой записи, редактирования и удаления существующей записи в таблице.

Форма для добавления нового или редактирования существующего документа имеет следующий вид:

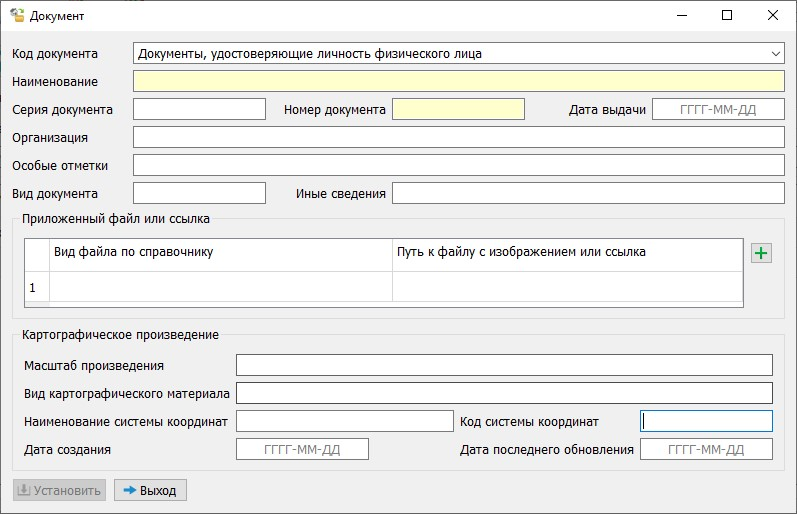

Диалог для добавления нового документа

 С его помощью выполняется ведение реестра документов, используемых при подготовке кадастровых документов.

При вводе сведений о документе должны быть обязательно заполнены поля:

• Код документа;

• Наименование;

• Номер документа;

• Дата выдачи;

• Организация, выдавшая документ.

Выбор сведений о пунктах геодезической сети, использованных при подготовке карты-плана территории производится в форме БКР для ведения списка геопунктов.

Кнопки, расположенные в правой части диалога предназначены выполнения следующих действий:

• Добавление нового пункта;

• Создание нового пункта с копированием сведений текущего пункта;

• Редактирование сведений пункта;

• Удаление пункта;

• Загрузка сведений о пунктах их файла CSV.

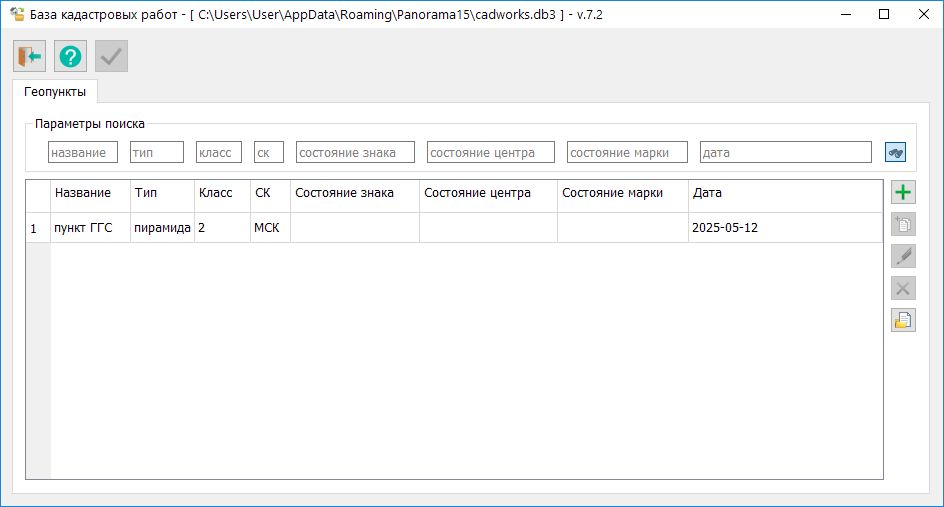

Вкладка Геопункты

Форма для добавления нового или редактирования существующего пункта геодезической сети имеет следующий вид:

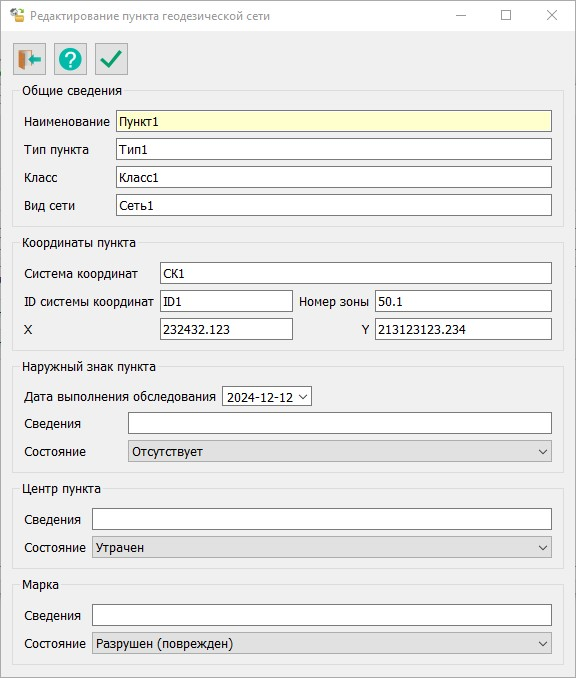

Редактирование пункта геодезической сети

На форме необходимо заполнить поле Наименование. Оно подсвечено желтым цветом.

Форма для загрузки пунктов геодезической сети из файла формата CSV имеет следующий вид:

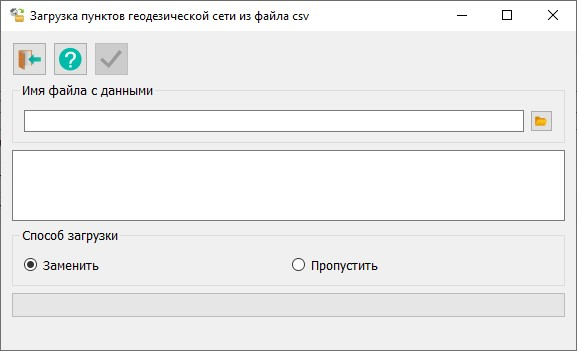

Загрузка пунктов геодезической сети

Строка файла .csv, содержащая информацию по загружаемому пункту должна иметь следующий набор полей, разделенных символом «;»:

— тип пункта геодезической сети;

— название пункта;

— вид геодезической сети;

— класс геодезической сети;

— система координат;

— координата X;

— координата Y;

— высота;

— сведения о состоянии наружного знака пункта;

— сведения о состоянии центра пункта;

— сведения о состоянии марки центра пункта;

— дата выполнения обследования.

Форма для добавления нового или редактирования существующего средства измерений имеет следующий вид:

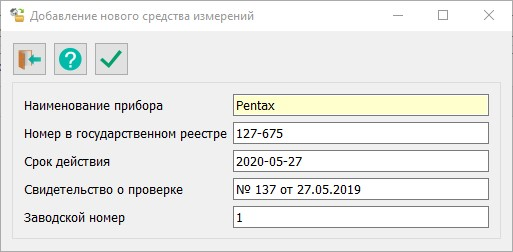

Добавление нового средства измерений

 На форме необходимо заполнить как минимум поле Наименование прибора. Оно подсвечено желтым цветом.
